编者：本文详细说明了位于浙江农林大学数计学院的高光谱相机采集数据的方法教程。适用于江苏双利合谱科技有限公司的设备和软件。
图内操作顺序是红色数字，文本框输入的参数为橙色数字。
版本修订记录：
V1.0 - 2026年5月29日 | 立项
V2.0 - 2026年6月5日 | 1.优化图片清晰度，2.修正存在的问题
后续版本修订更新可关注本公众号或“阅读原文”网站

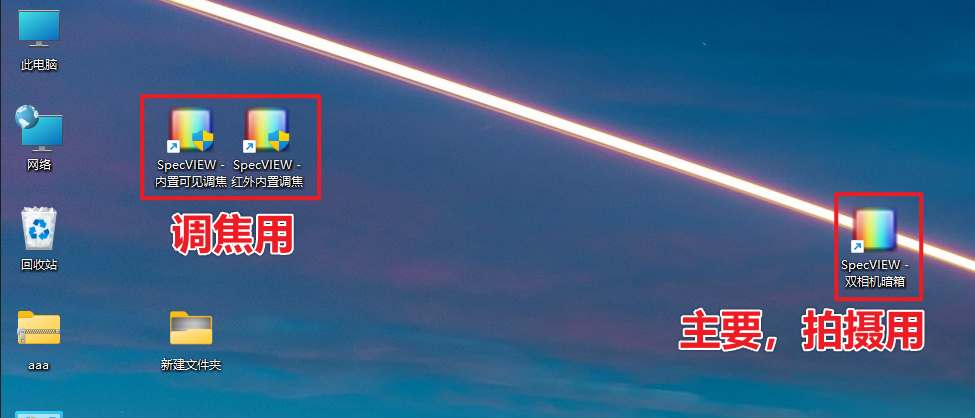

一.开机。【SpecVIEW-内置可见】为400-900波段（可见光相机）调焦软件，【SpecVIEW-红外内置】为900-1700波段（高光谱相机）调焦软件。【SpecVIEW-双相机暗箱】为固定室内采集平台软件，如图1所示。
图 1 - 采集平台软件说明
二.打开 【SpecVIEW-双相机暗箱】，等待右侧output框提示连接。

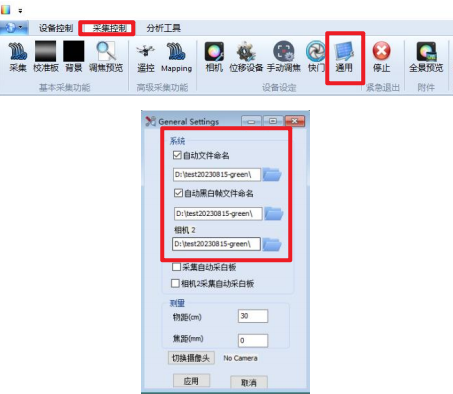

三．软件菜单“采集控制”-通用-设置数据保存的路径（自己选择合适位置保存），如图2所示。
图 2 - 设置保存的路径

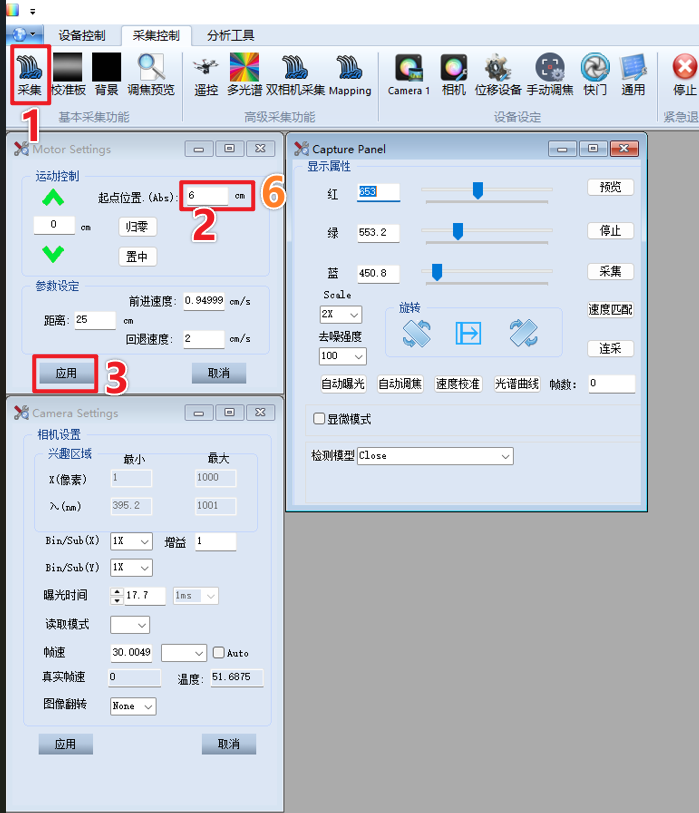

四．调焦前准备：【基本采集功能】-起点位置设置为【6】cm，点击应用。如图3所示。
图 3 -设置平台起点

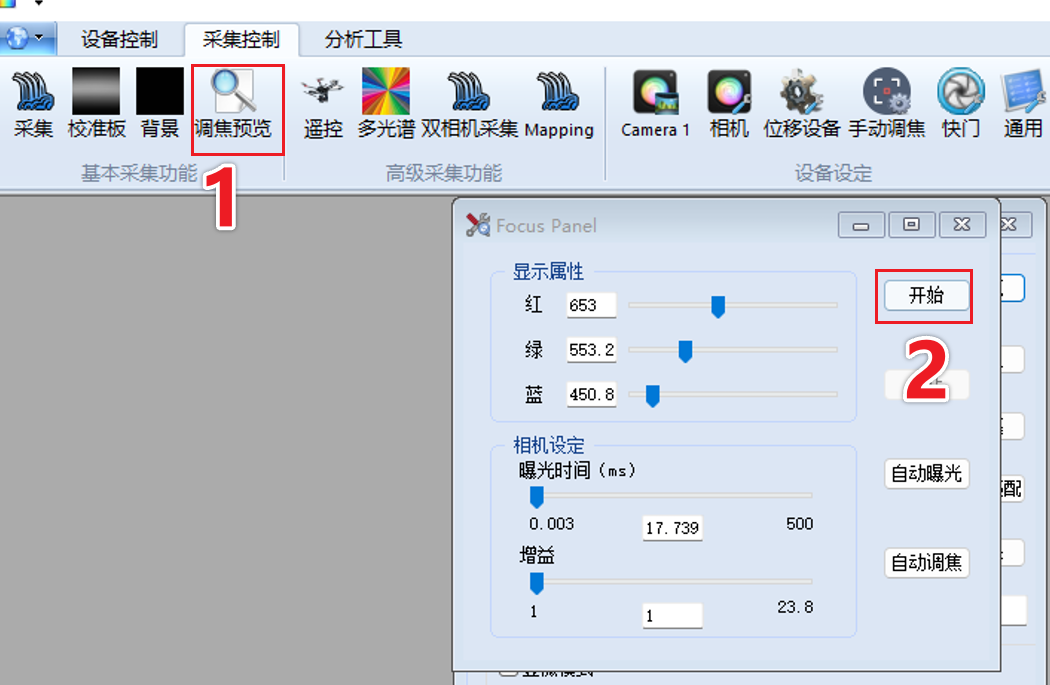

五．设置曝光参数：【设备设定】为“Camera1”，【基本采集功能】点击“调焦预览”-“开始”，如图4所示，观察曲线—确保红线位于66%位置附近，如 图5 所示。
图 4 - Camera1进行调焦预览

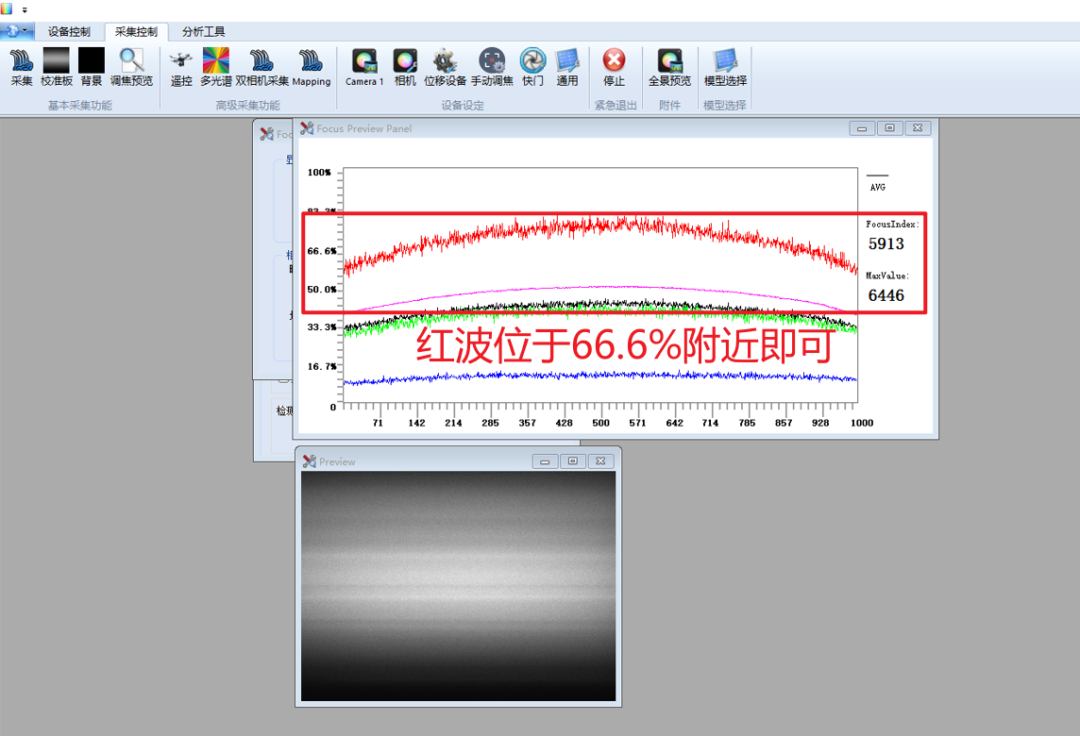

图 5 - Camera1观察预览结果

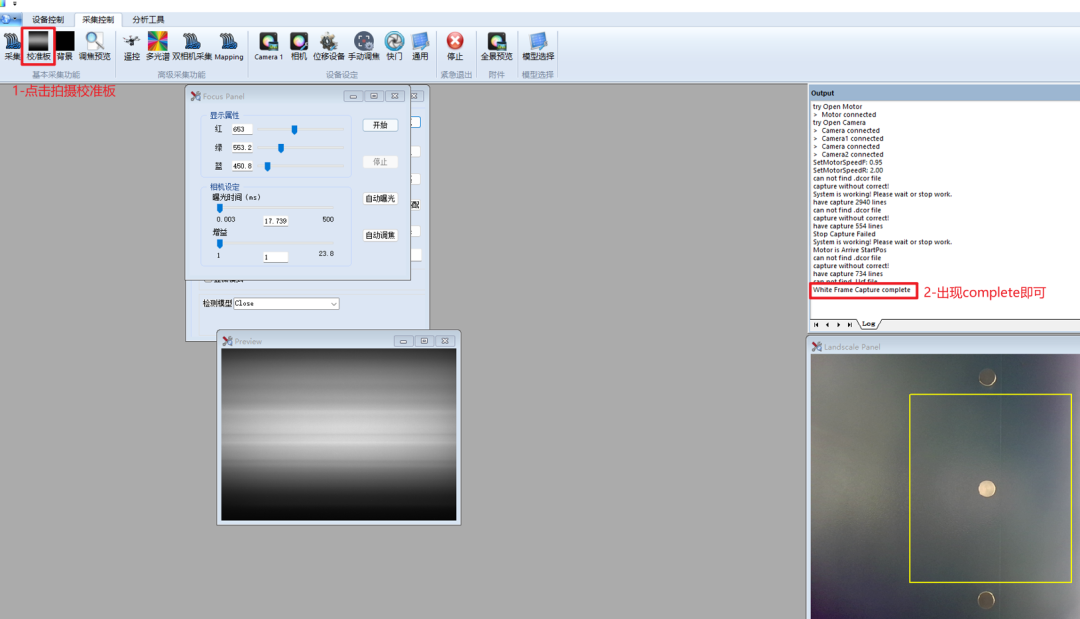

六．关闭预览窗口。点击“停止”，然后在【基本采集功能】点击“校准板”获取相机1的白板数据，当提示框出现提示，表示采集完毕，如图6所示。
图 6 - output提示校准板数据采集完成

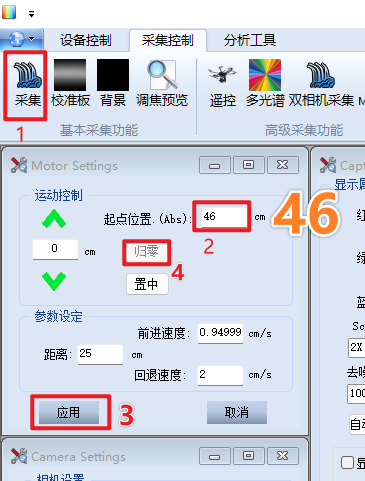

七．点击【基本采集功能】-“采集”-Motor Settings对话框设置起点位置为【46】（图7标记2），点击“应用”-“归零”，操作步骤如图7中1-4顺序步骤所示。
图 7 - 设置电移平台起点位置

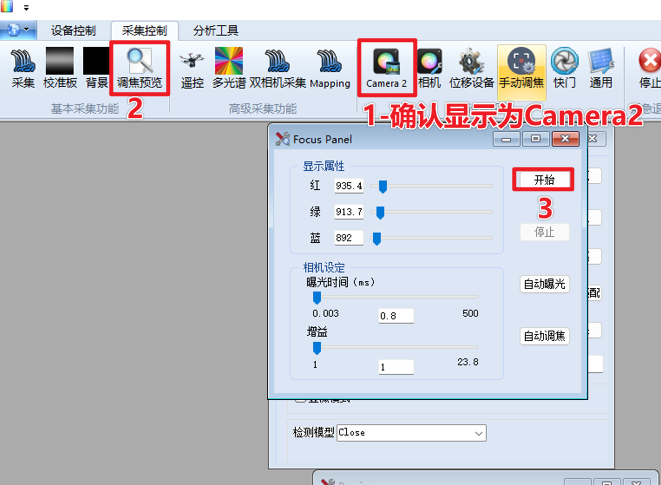

八．【设备设定】点击“Camera1”，此时相机切换到“Camera2”（900-1700波段），在【基本采集功能】点击“调焦预览”-Focus Panel对话框点击“开始”，观察曲线—确保红线位于66%位置附近，如图8所示。
图 8 - Camera2进行同样调焦预览操作

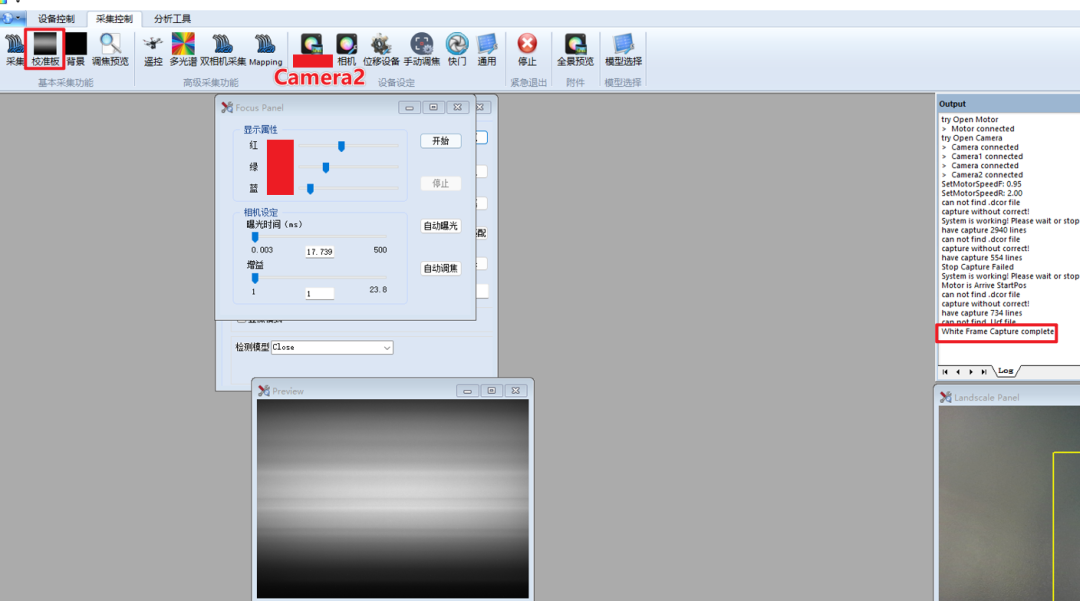

九．【基本采集功能】点击“校准板“获取 Camera2 的白板数据，当提示框出现提示，表示采集完毕，如图9所示。
图 9 – 采集校准板及完成提示
十．【基本采集功能】点击“采集”，Motor Settings 运动控制输入7cm，点击“绿色↑”，此时样本与Camera2对齐。如图10所示。
图 10 - 对Camera2进行校准板采集准备
十一．关闭窗口，点击“SpecVIEW-红外内置”软件，如图11所示。
图 11 - 切换软件

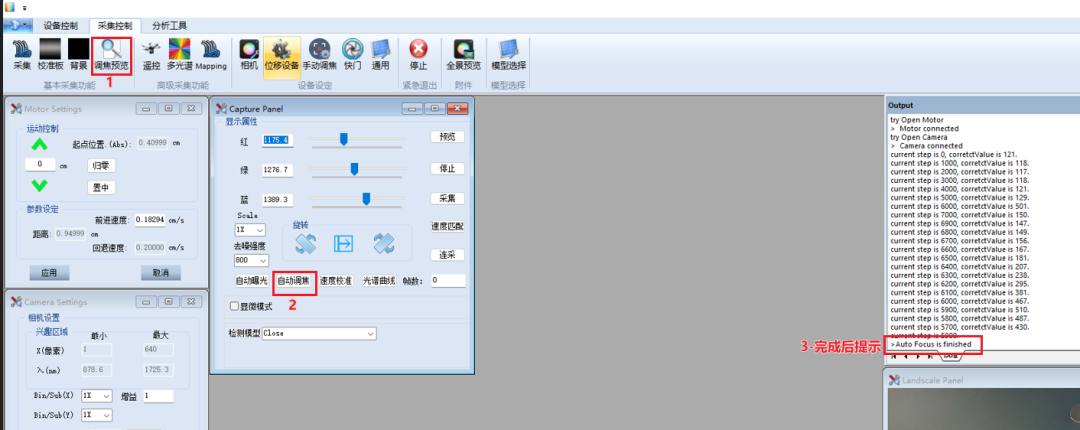

十二.菜单“采集控制”-【基本采集功能】点击“采集”-“自动调焦”等待调焦完成Finished，如图12内步骤1-3所示。
图 12 -对Camera2进行自动调焦
十三.关闭软件，返回双相机暗箱软件，如图13所示。
图 13 - 切换软件

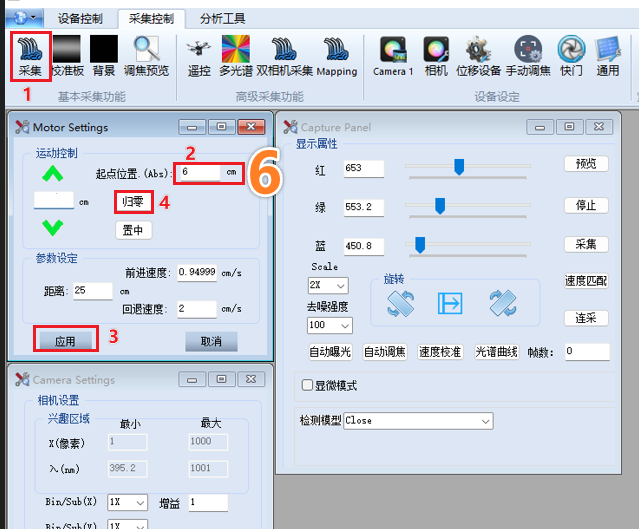

十四. 菜单“采集控制”-【基本采集功能】点击“采集”-Motor Settings对话框设置起点位置“6”，点击“应用”-“归零”。等待电移平台移动，如图14步骤1-4所示。
图 14 - 设置电移平台位置

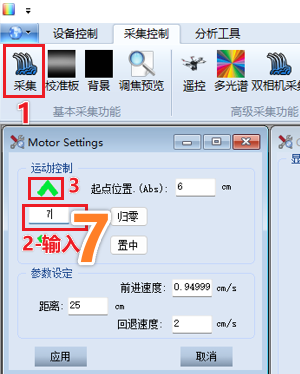

十五.【基本采集功能】点击“采集”，Motor Settings 运动控制选择7cm，点击↑，此时样本与Camera1对齐，设置如图15所示。
图 15 - 设置电移平台位置
十六.点击 【SpecVIEW-内置可见】，如图16所示。
图 16 - 切换软件

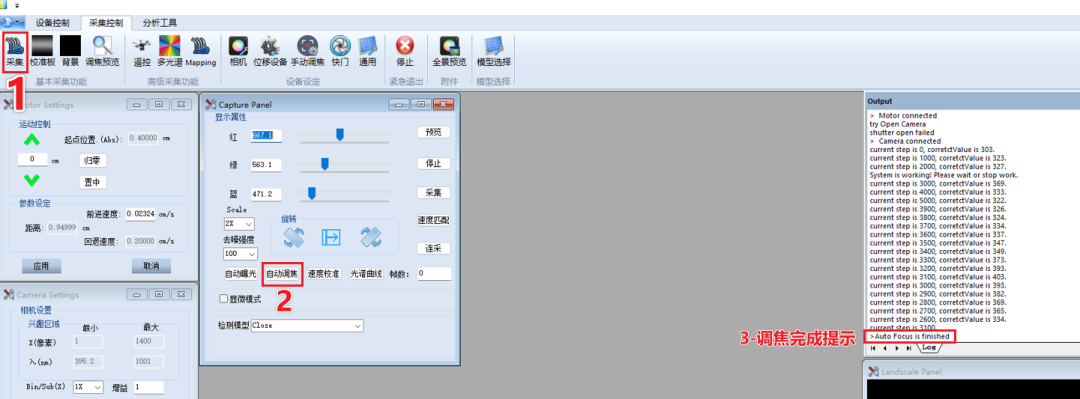

十七.菜单“采集控制”-【基本采集功能】点击“采集”-“自动调焦”等待调焦完成Finished，如图17步骤1-3所示.
图 17 -对Camera1进行自动调焦
十八.关闭软件，返回【SpecVIEW-双相机暗箱】软件，如图18所示。
图 18 - 切换软件

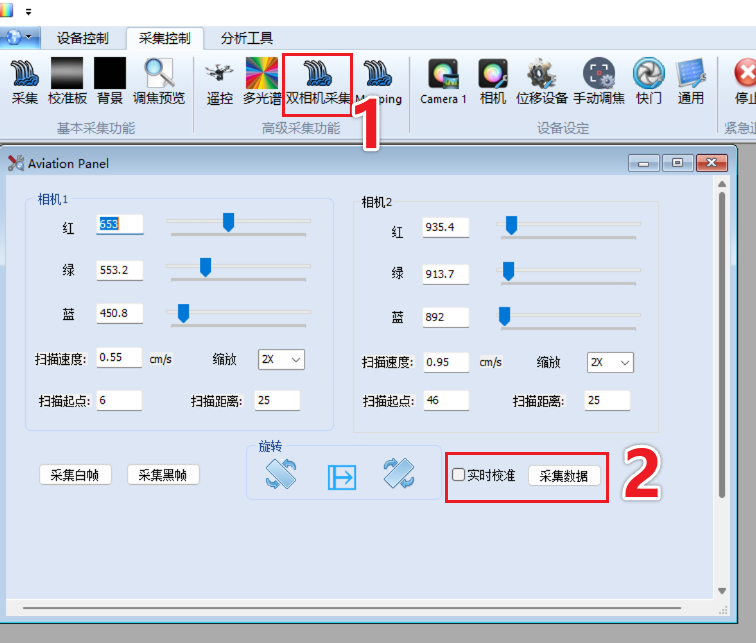

十九. 菜单“采集控制”-【高级采集功能】点击“双相机采集”-取消勾选“实时校准”，点击“采集数据”，如图19所示。
图 19 - 使用双相机进行数据采集

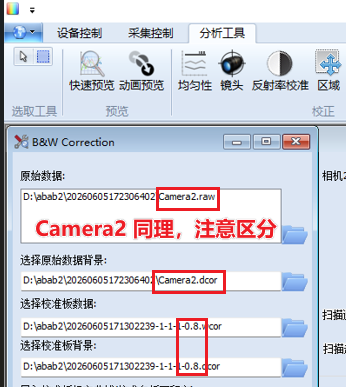

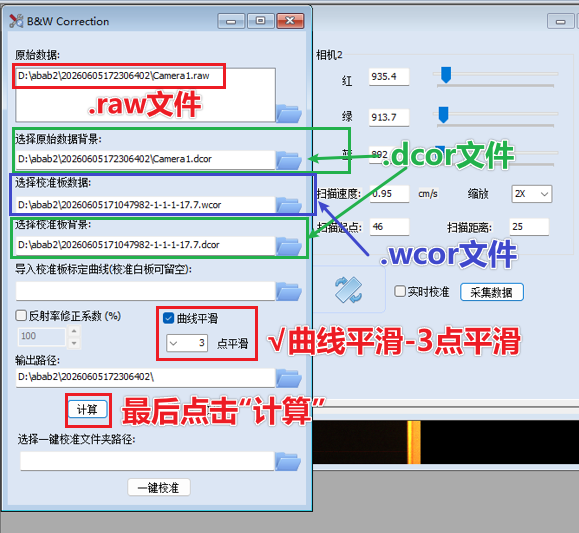

二十. 进行数据分析，因为有相机1和相机2，先从相机1开始：菜单“分析工具”-【反射率校准】：原始数据选择拍摄的RAW文件，原始数据背景和校准板背景选择后缀为dcor文件，校准板数据选择wcor文件，勾选“曲线平滑”-3点平滑。点击“计算”（注意：相机1的数据文件后缀有Camera1）。对于相机2，重复此步骤，文件选择后缀为Camera2的文件，注意校准板和背景板也要选择Camera2的），设置可参考图20，图21所示。
图 20 - 对Camera1采集的数据设置反射率校准Camera1
图 21 - 对Camera2采集的数据设置同样的反射率校准

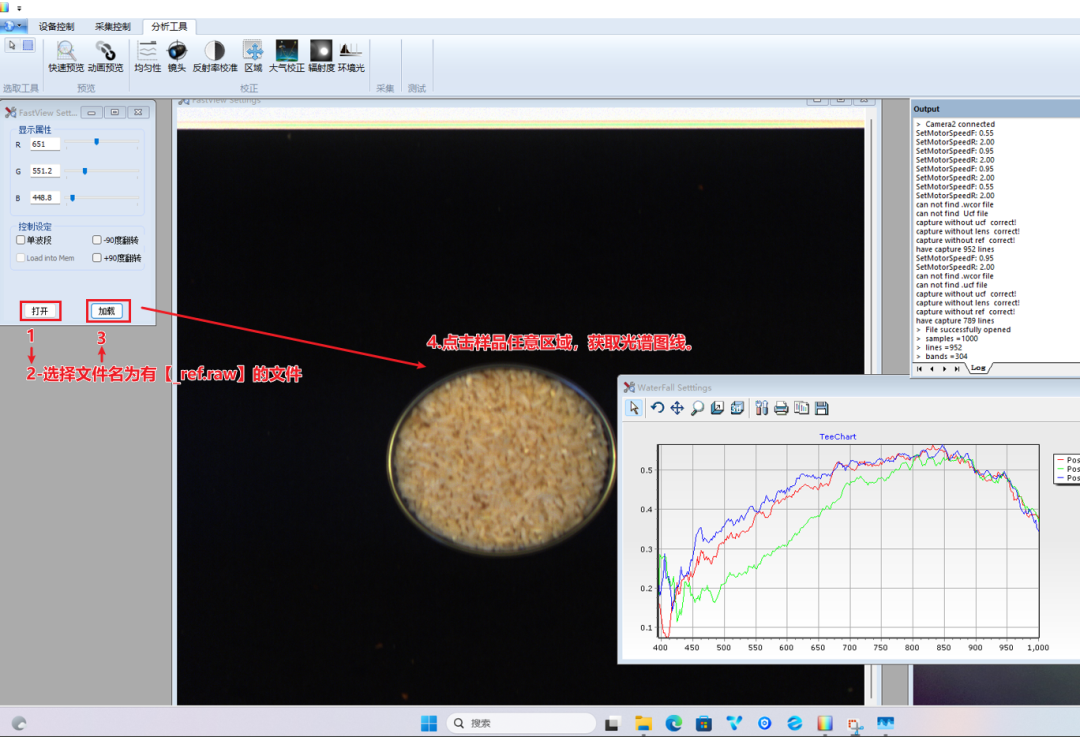

二十一.快速预览：“分析工具”-【快速预览】，打开后缀有_ref的raw文件，框选想要获取数据的区域，即可查看光谱数据。如图22所示。
图 22 - 查看光谱线数据
【可选】
忘记拍摄白板（校准板）补救方法：

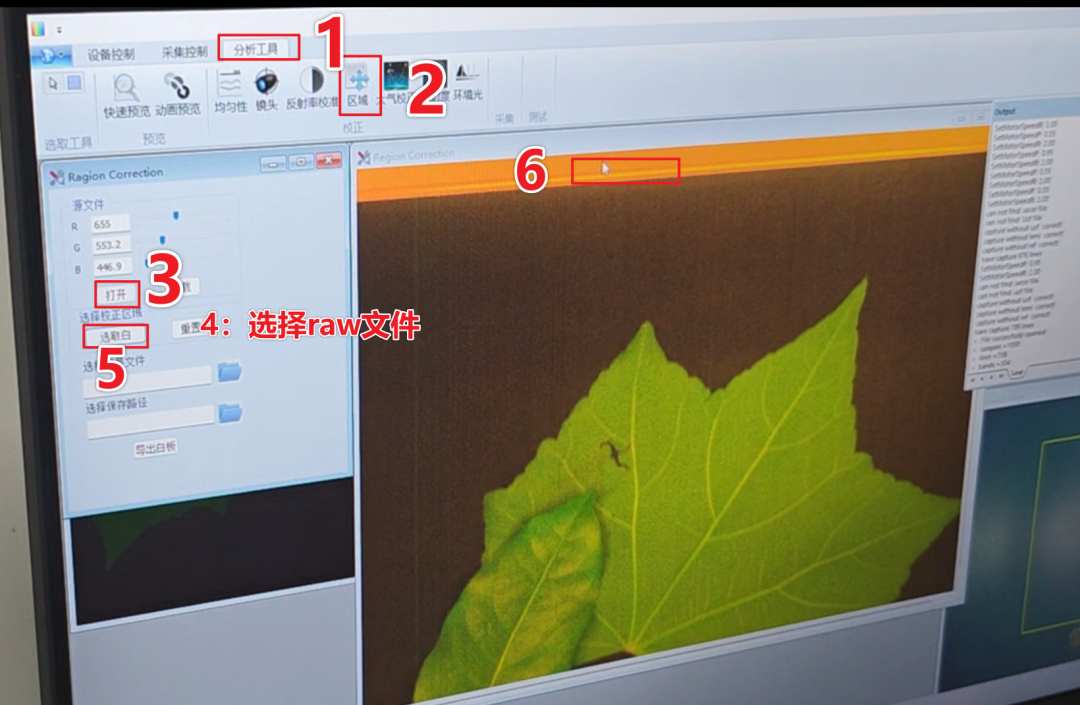

1.菜单“分析工具”-【校正】-“区域”-“打开”-选择采集好的数据文件，如图23步骤1-5所示。
图 23 - 忘记采集校准板数据补救方法
2.选择背景文件-选择自动生成的黑板文件，选择保存路径-放在你的数据文件夹内，点击“导出白板”完成。
