H51217-OriginLab2025b版本绘图教学

11 月 12, 2025

0.学前准备

0.1 数据文件下载:

0.2 软件版本准备:OriginPro2025b(学习版)【以下简称“软件”】*注

*注:该版本可以通过官网输入教育邮箱(edu邮箱)免费获取。相关获取的教学依申请发布。


1.点线图-图形格式

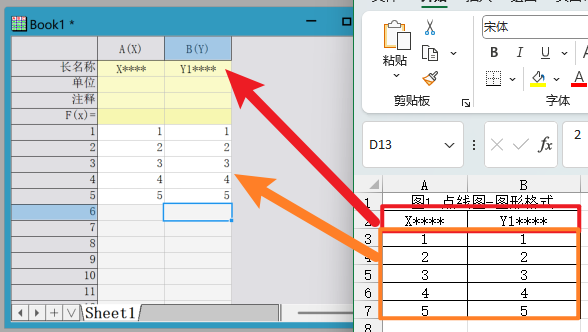

1.1 数据准备:数据文件里面已经给出了X,Y轴的标题和数据部分,因此我们直接把这部分输入到软件的Book1中,如图1所示。

图1 数据的输入 Fig.1 Input Data

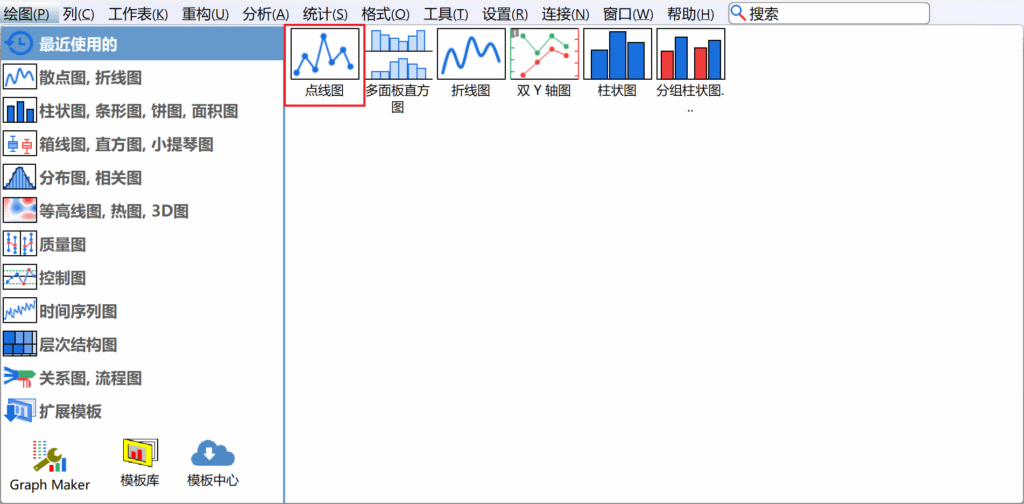

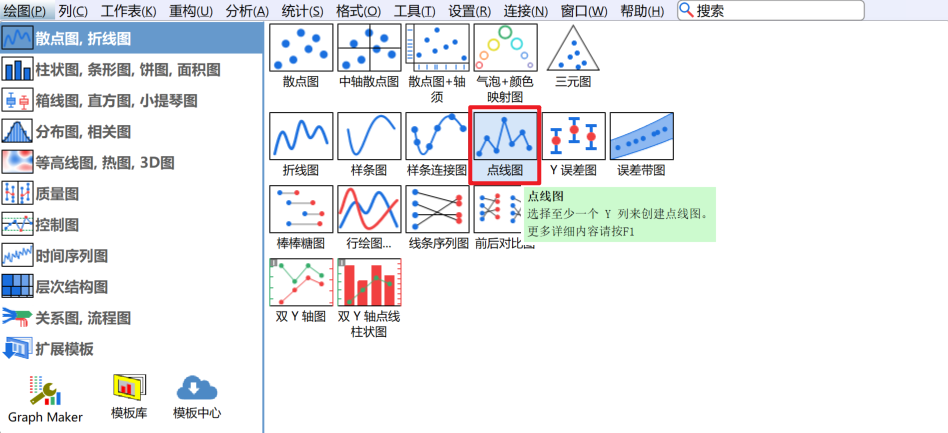

1.2 全选表格内数据,“绘图”菜单选择“点线图”,如图2所示。

图2 图表的选择 Fig.2 Choose Correct Graph

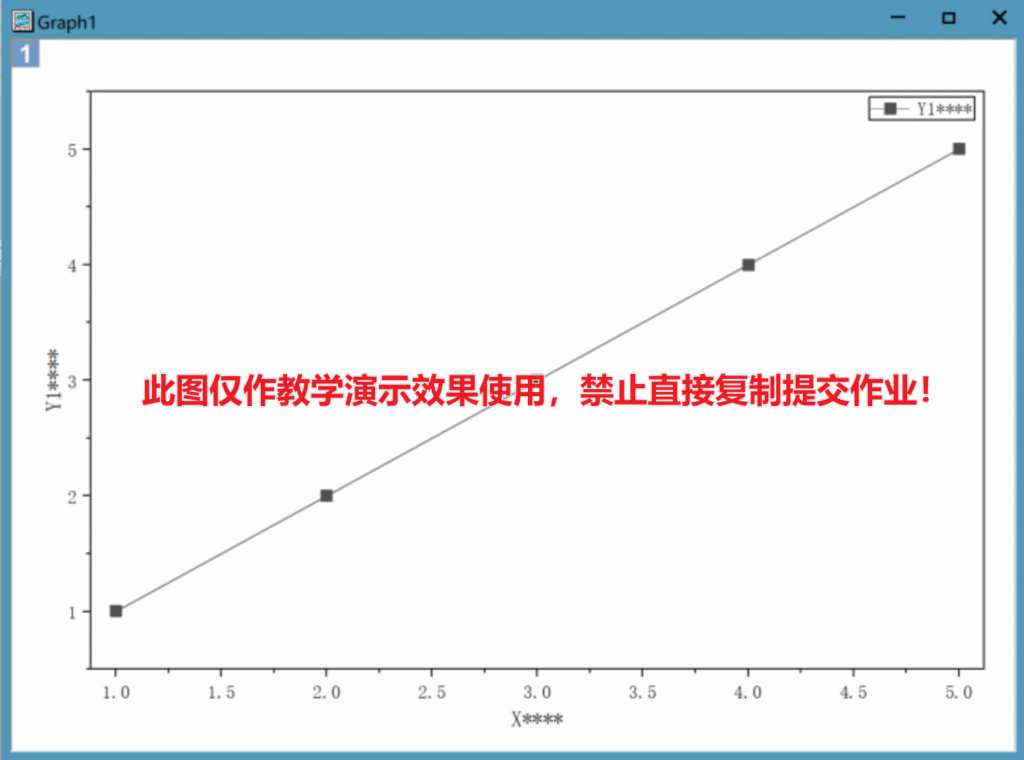

1.3 绘制的图形如图3所示。

图3 绘制好的图形 Fig.3 Complete Diagram.1

2.柱状图-分组、偏差、打断

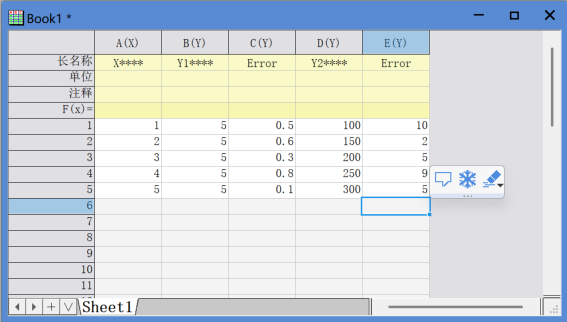

2.1 数据准备:同1.1,我们直接把给定的数据填充的表格里面,绘制的第二张图所需要填充完成的数据内容如图4所示。

图4 数据的输入 Fig.4 Input Data

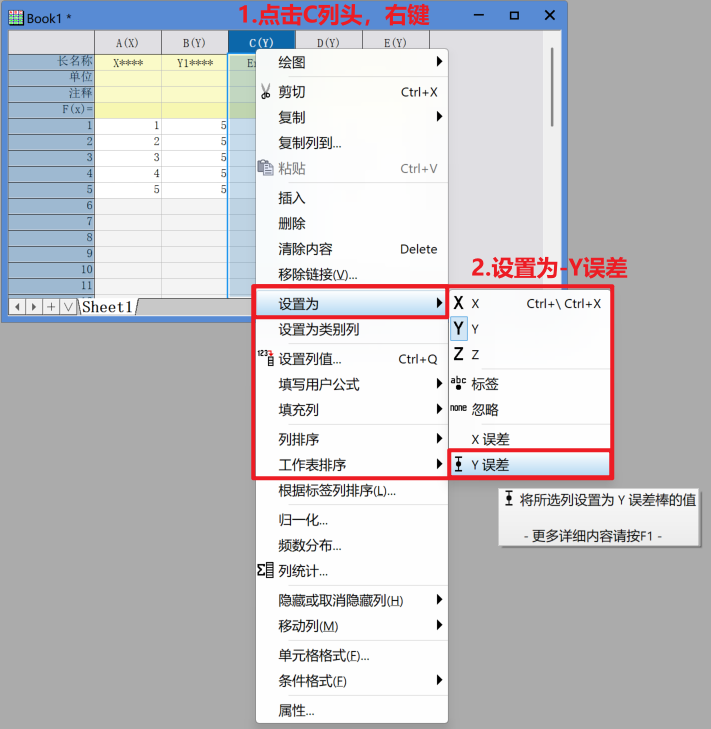

2.2 右键C列列头,在弹出的菜单找到“设置为”,扩展菜单点击“Y误差”,如图5所示。

图5 Y误差的设置 Fig.5 Set Y error

2.3 对 E列 也进行2.2同样的操作。

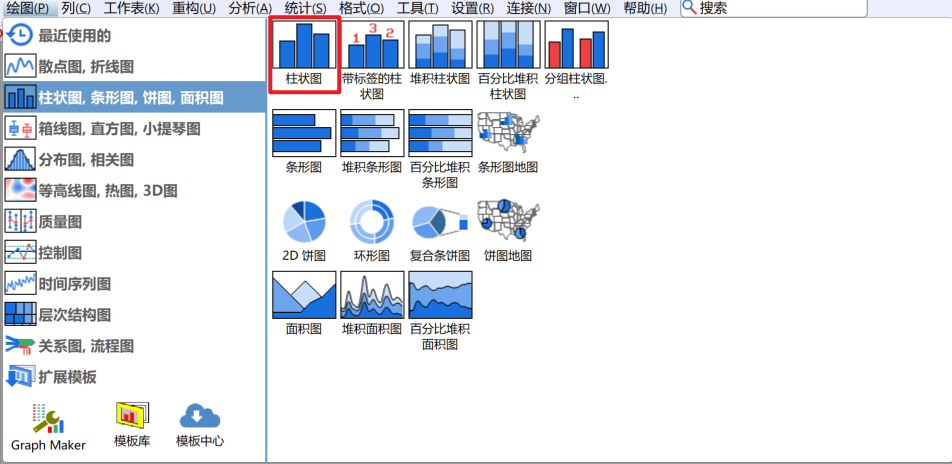

2.4 全选表格内数据,“绘图”菜单选择“柱状图”,如图6所示。

图6 设置图表 Fig.6 Set Diagram

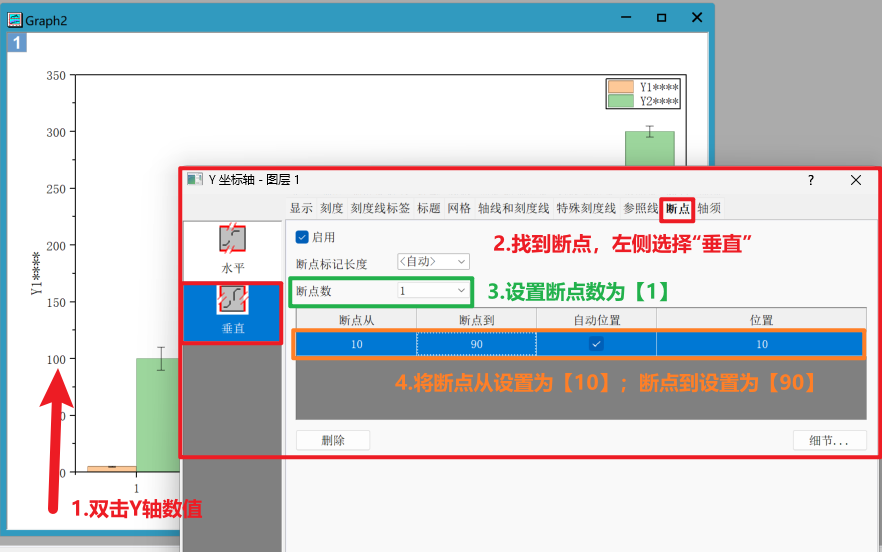

2.5 此时会生成一个柱状图,我们就完成了第二图表的分组和偏差。然后我们在生成的柱状图中双击Y轴任意一个数值,此时会弹出一个对话框,进行下面的步骤:

  1. 菜单栏找到【断点】
  2. 左侧选择【垂直】
  3. 将“断点数”选择【1】
  4. “断点从”设置为【10】,“断点到”设置为【90】
  5. 检查设置可以参考如图7所示,此时可以按下确定,表示设置完成。
图7 设置断点 Fig.7 Set Breakpoint

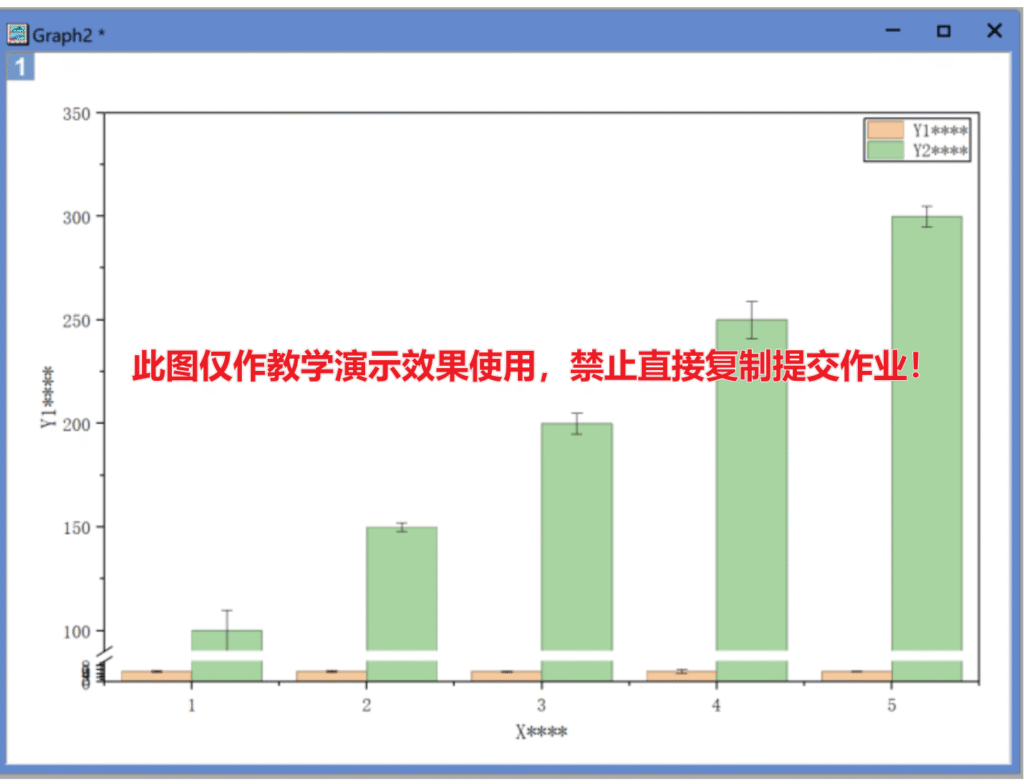

2.6 第二张绘图完成如图8所示。

图8 第二张图表绘制完成 Fig.8 Complete of Diagram.2

3.点线图-多纵坐标

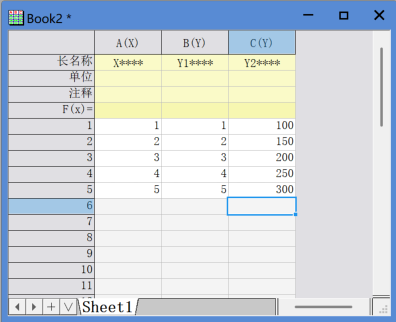

3.1 同理1.1,将指定的数据输入进软件表格内,输入完成如图9所示。

图9 数据输入 Fig.9 Input Data

3.2 全选表格内数据,“绘图”菜单选择“柱状图”,如图10所示。

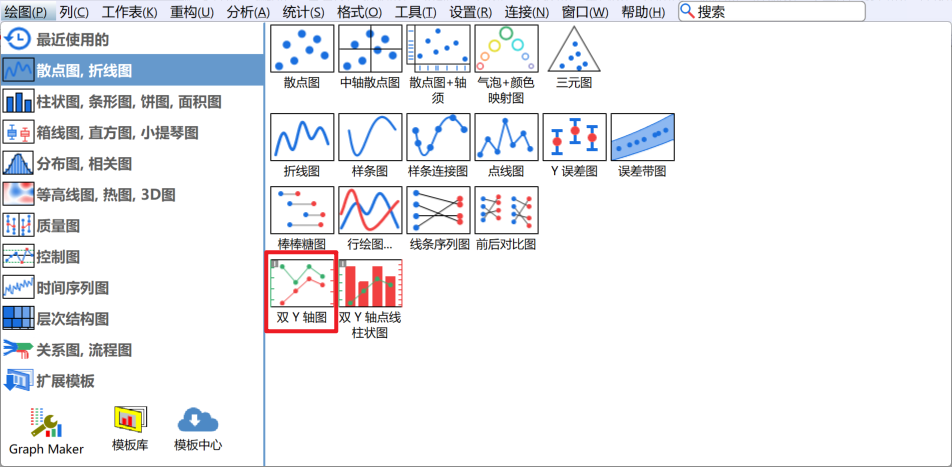

图10 设置图表 Fig.10 Set Diagram

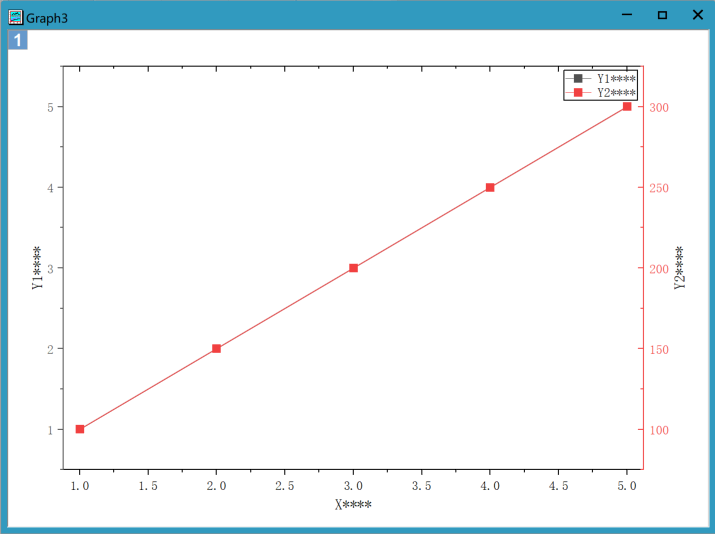

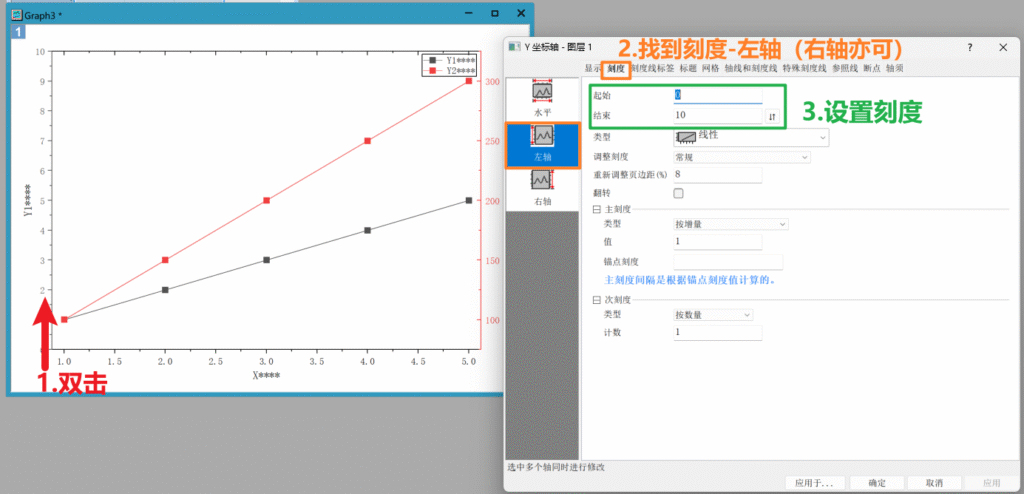

3.3 此时会生成一个双Y轴点线图,我们就完成了第三图表,如图11所示;但是我们发现由于刻度问题,两条线重合了,此时我们需要修改刻度:

  1. 双击左轴(右轴同理,下不赘述),弹出“Y 坐标轴” 对话框;
  2. 找到“刻度”-“左轴”;
  3. 设置起始为【0】,结束为【10】;
  4. 按“确定”完成设置,设置结果如图12所示。
图11 第三张图表绘制过程 Fig.11 Procedure of Diagram.3
图12 第三张图表绘制完成 Fig.12 Complete of Diagram.3

4.线图-小窗口

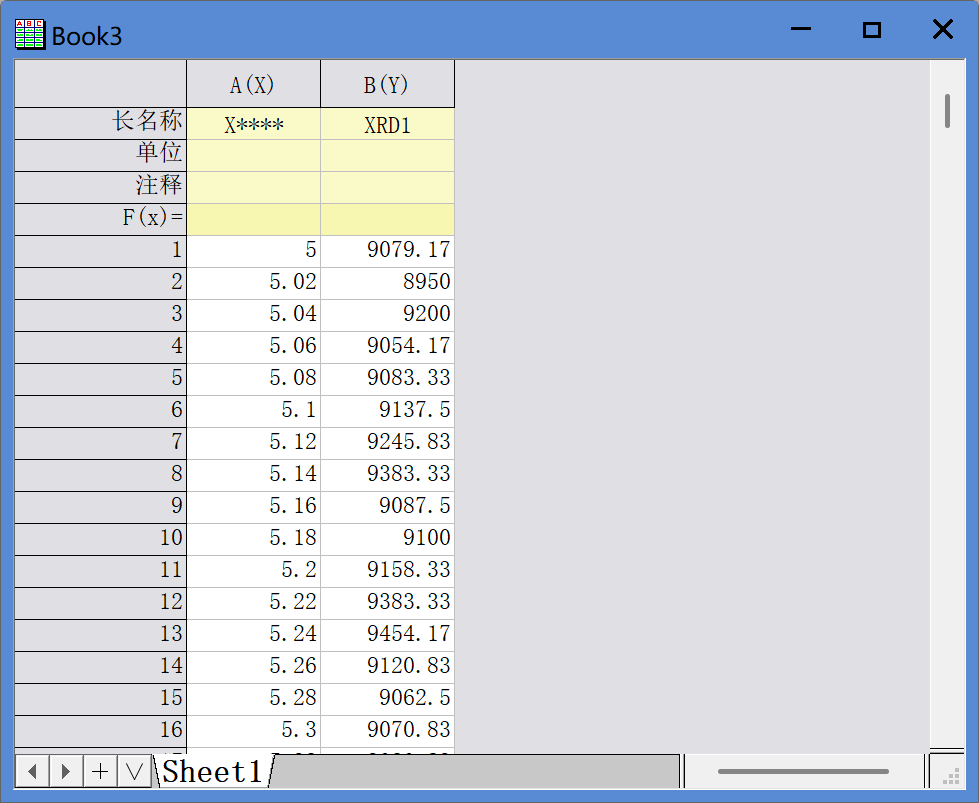

4.1 数据准备:同1.1,我们直接把给定的数据填充的表格里面,绘制的第四张图所需要填充完成的数据内容如图13所示。

图13 录入数据 Fig.13 Input Data

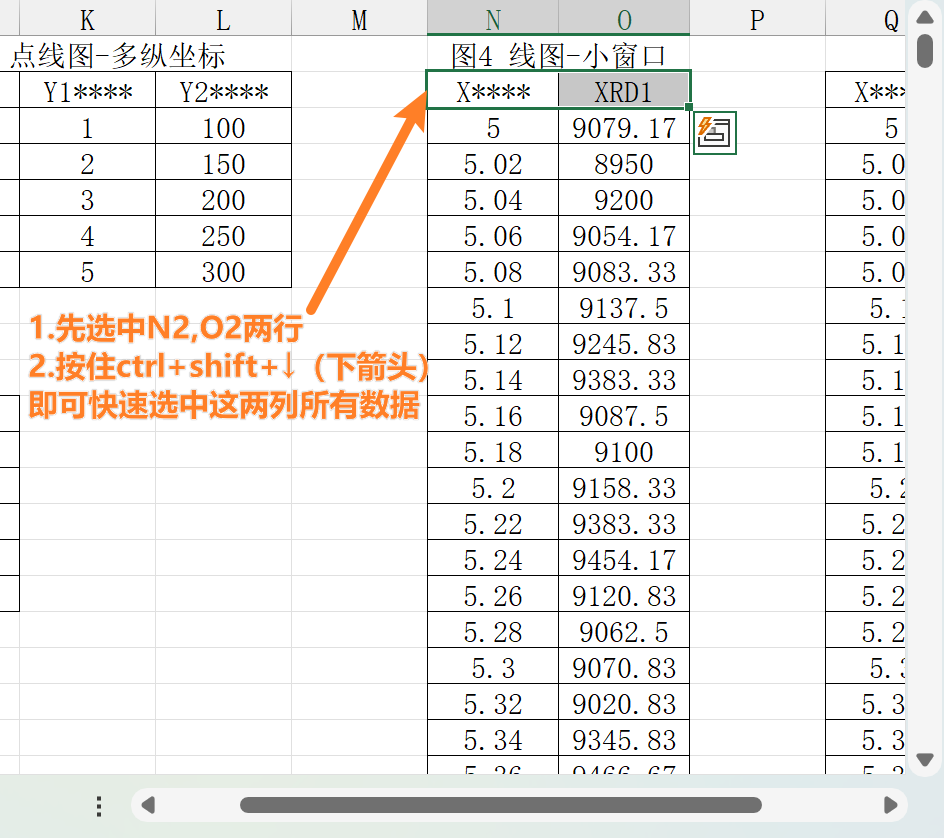

4.1.1 小技巧-快速选中大量数据的技巧如图14所示。

图14 小技巧 Fig.14 Tips

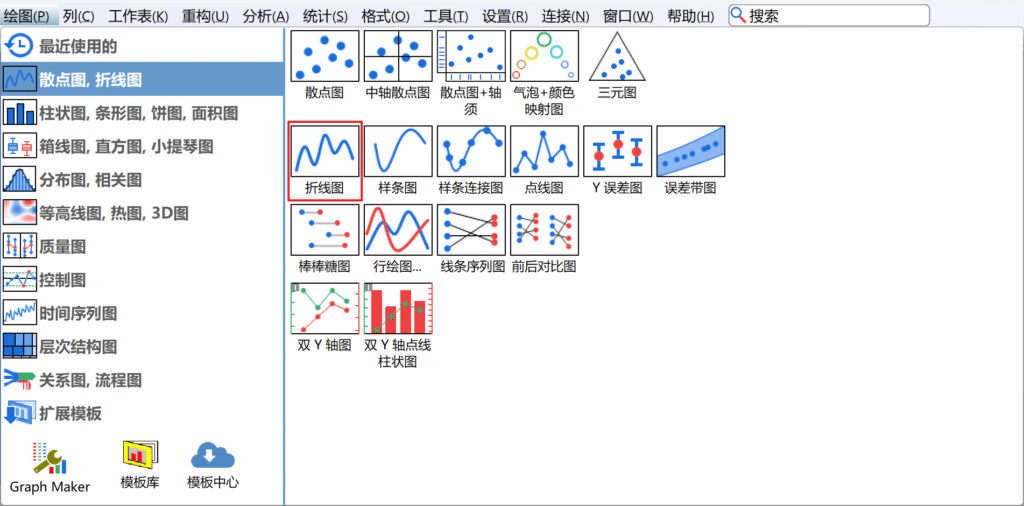

4.2 选中软件里面表格的A,B列(全选),在菜单栏“绘图”选择-折线图,如图15所示。

图15 设置图表 Fig.15 Set Diagram

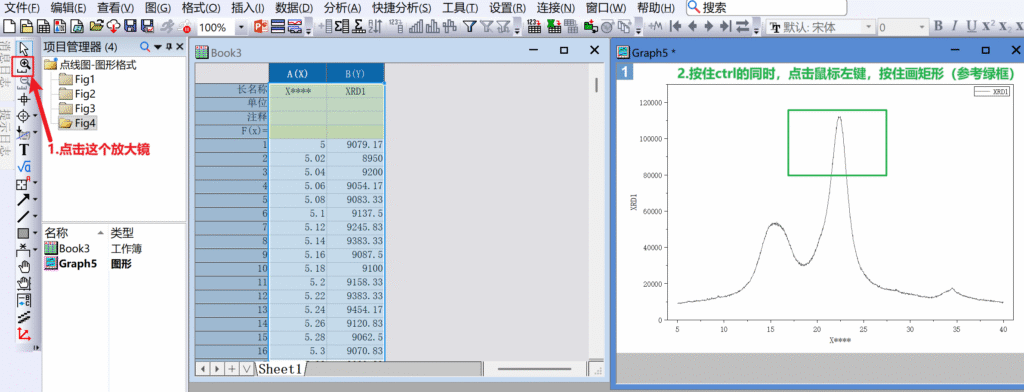

4.3 在左侧工具栏中找到“放大镜(缩放)”,在生成的图片中选择任意一个区域,按住ctrl键的同时按住鼠标左键可以画一个矩形,该矩形为突出框,如图16所示。

图16 进行缩放图层操作 Fig.16 Control Diagram

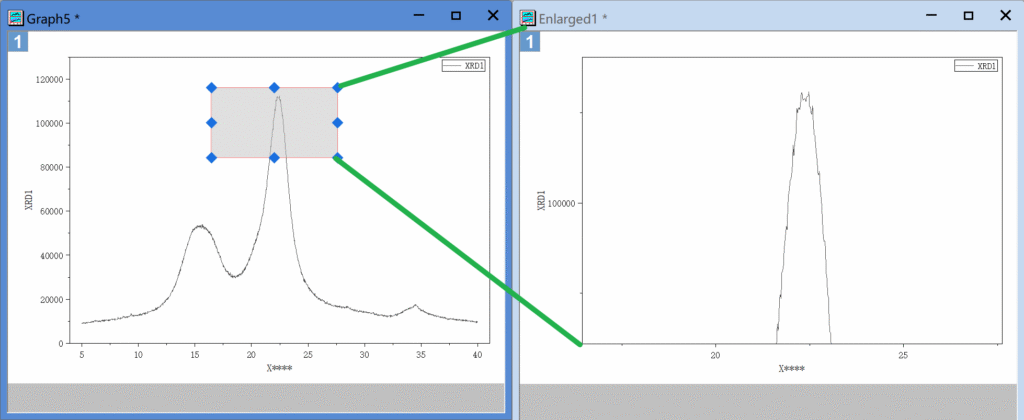

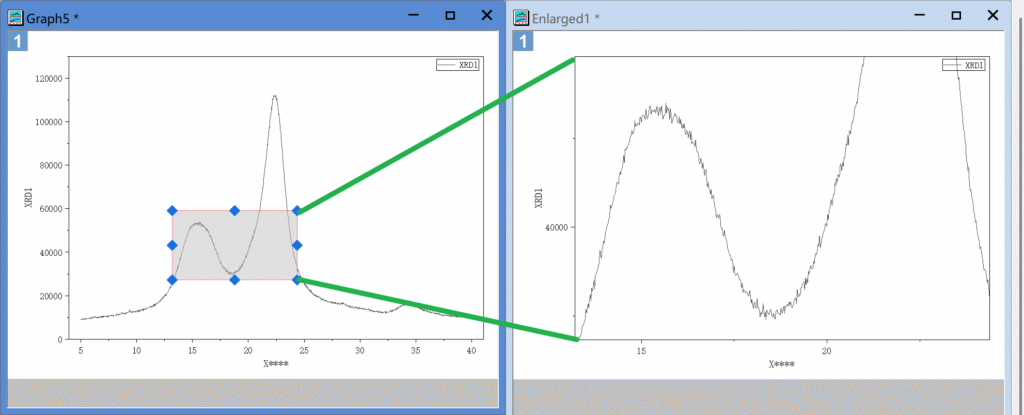

4.4 弄好之后会出现一个新的图层,原来的折线图中间会出现一个灰度方框,此时图表就已经缩放完成,如图17所示。

图17 缩放方框 Fig.17 Control Area

4.5 移动方框,可见放大小窗口也已经移动,如图18所示。

图18 移动方框 Fig.18 Move Area

5.线图-多图层

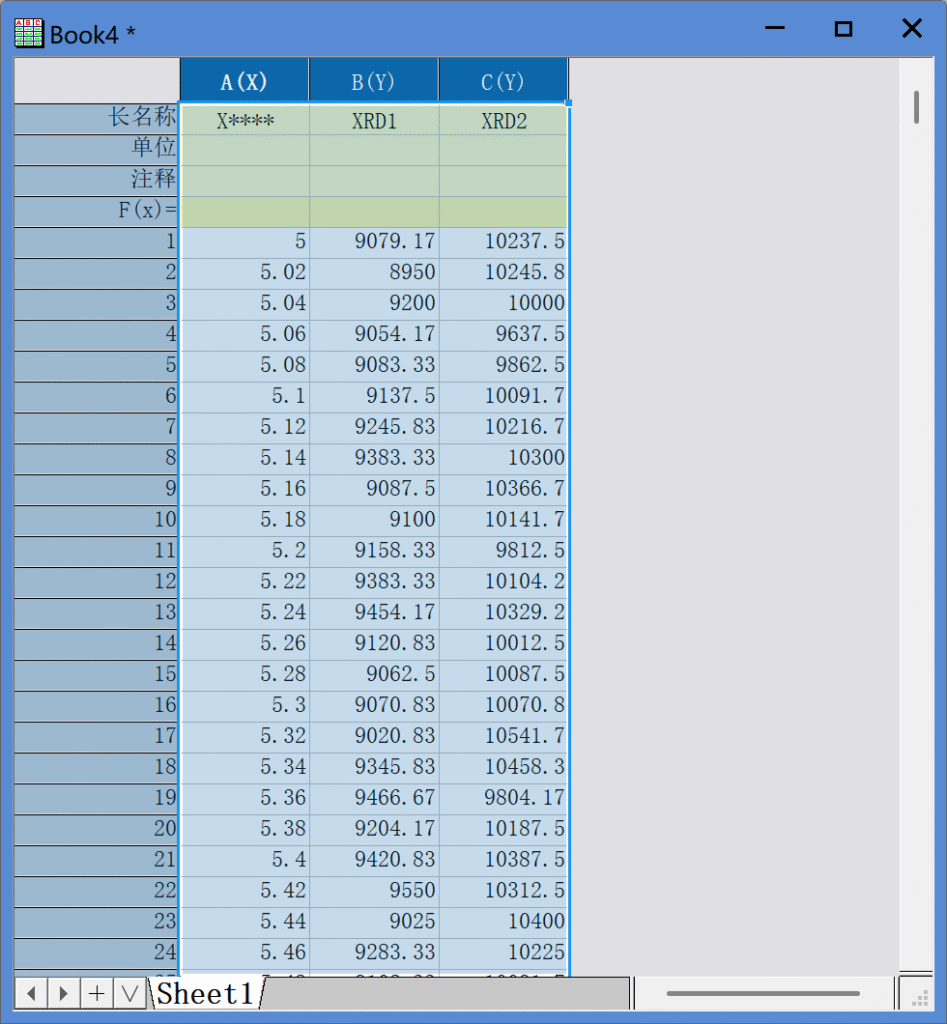

5.1 数据准备:同1.1,我们直接把给定的数据填充的表格里面,绘制的第五张图所需要填充完成的数据内容如图19所示。大量数据的复制参见4.1.1。

图19 数据输入 Fig.19 Input Data

5.2 选中软件内所有数据,在菜单栏“绘图”-“点线图”创建基础点线图表,如图20所示。

图20 图片的选择 Fig.20 Choose Diagram

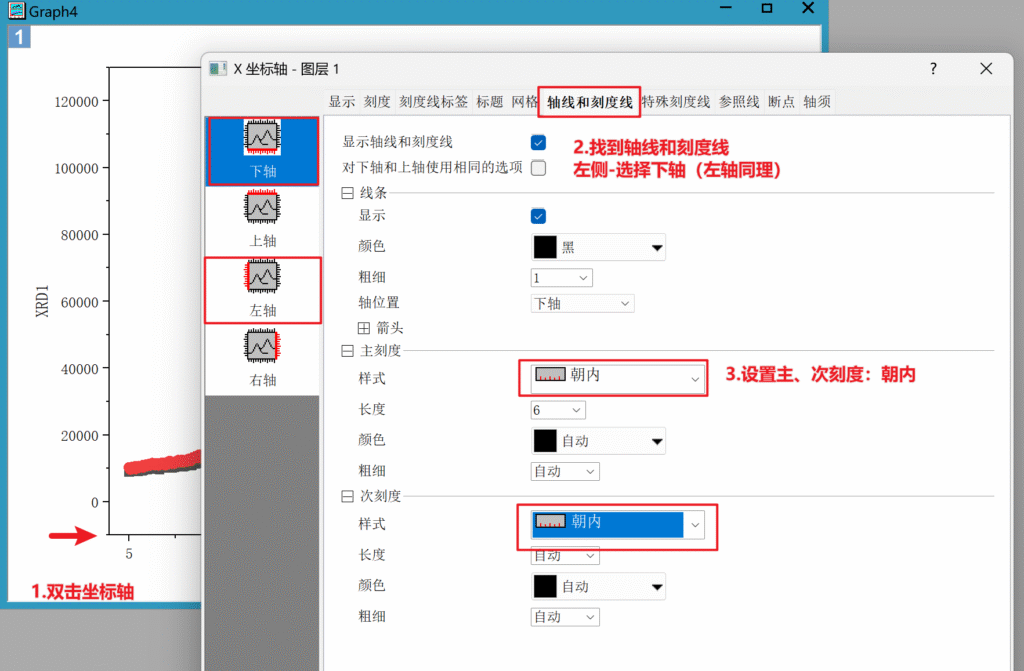

5.3 双击坐标轴,调出“坐标轴—图层1”状态栏,然后点击“轴线和刻度线”,将下轴和左轴的主、次刻度样式设置为“朝内”,如图21所示。

图21 设置轴线 Fig.21 Set Axis

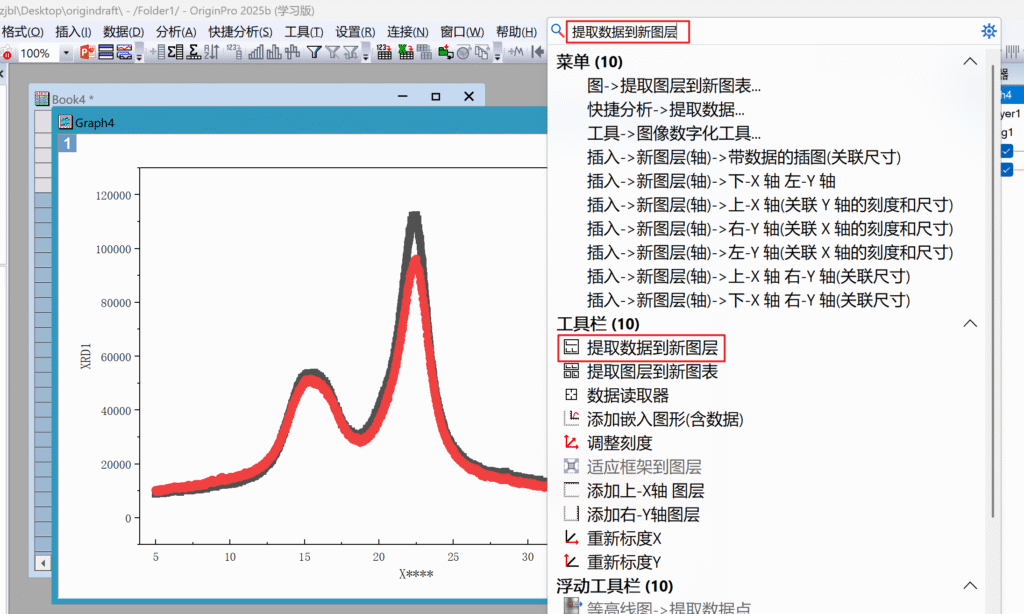

5.4 右上角搜索框输入“提取数据到新图层”,在搜索结果中找到“工具栏”下的对应按钮,如图22所示。

图22 提取数据到新图层 Fig.22 Extract Data to New Layer

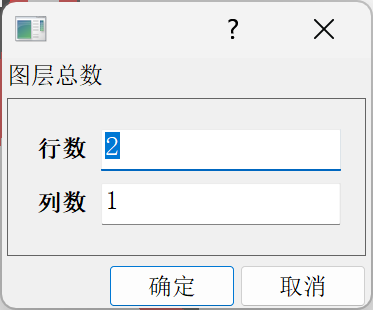

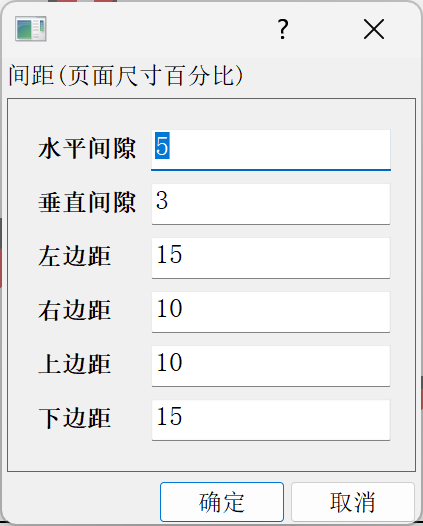

5.5 在新弹出菜单中无需设置,只需点击2次确定。如图23(a)、图23(b)所示。

图23(a) 直接点击确定
图23(b) 直接点击确定

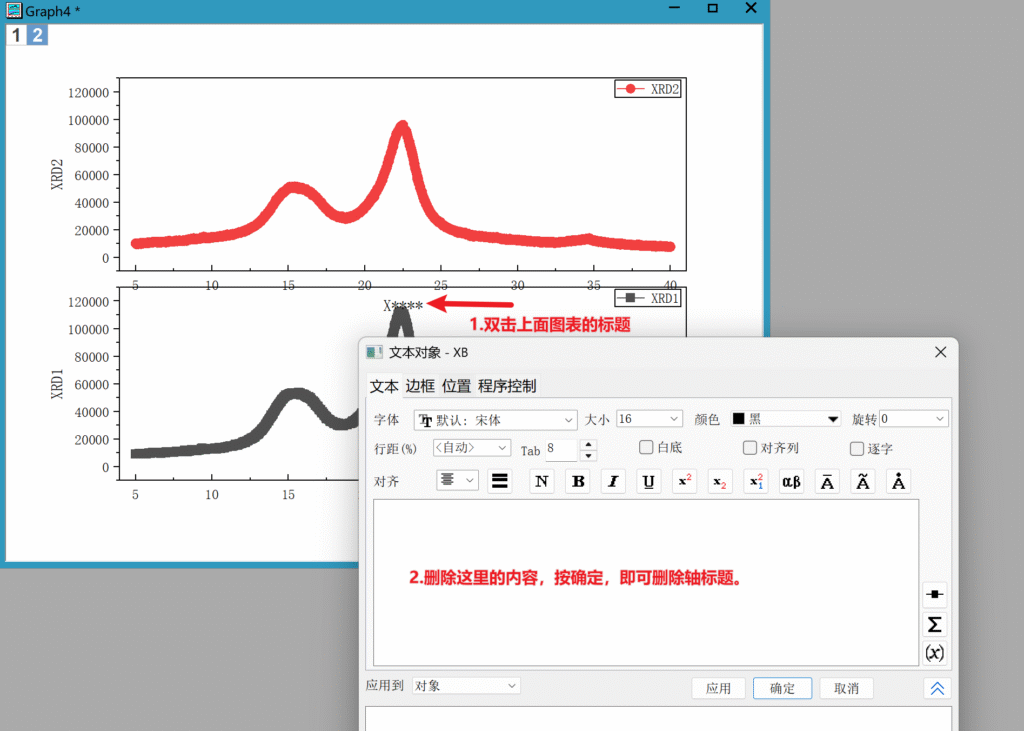

5.6 此时多图层图表初具雏形。双击上图表的标题(X****)然后在弹出的对话框中的文本框内容删除,即可删除轴标题,如图24所示。

图24 删除轴标题 Fig.24 Delete Axis Title

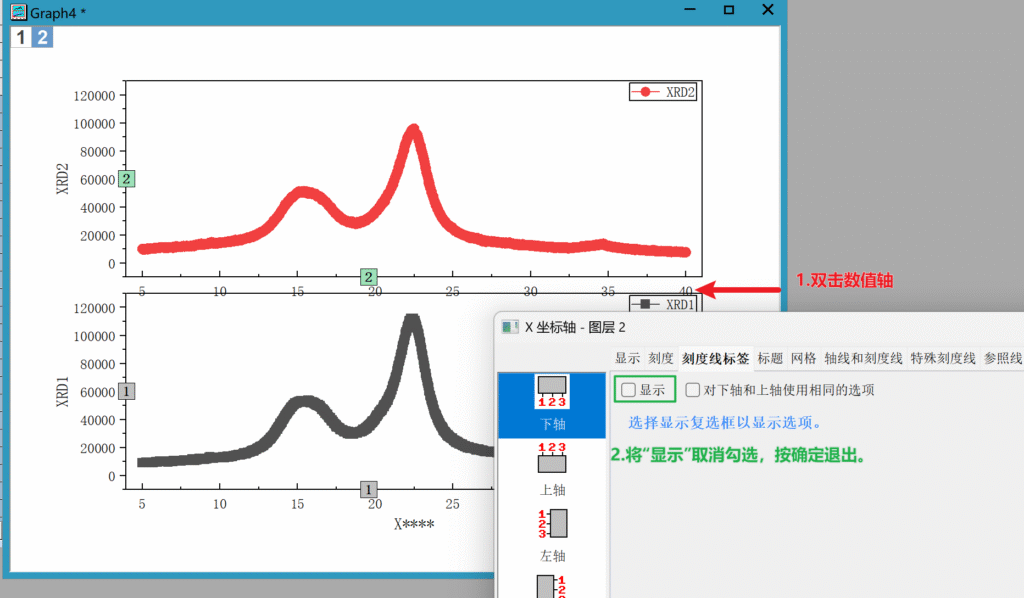

5.7 双击上图表的X轴数值,弹出菜单中找到“刻度线标签”,将“下轴”中“显示”勾选框取消,按确定退出,如图25所示。

图25 取消显示上图坐标轴数值 Fig.25 Cancel Display the Digit of Upper Diagram

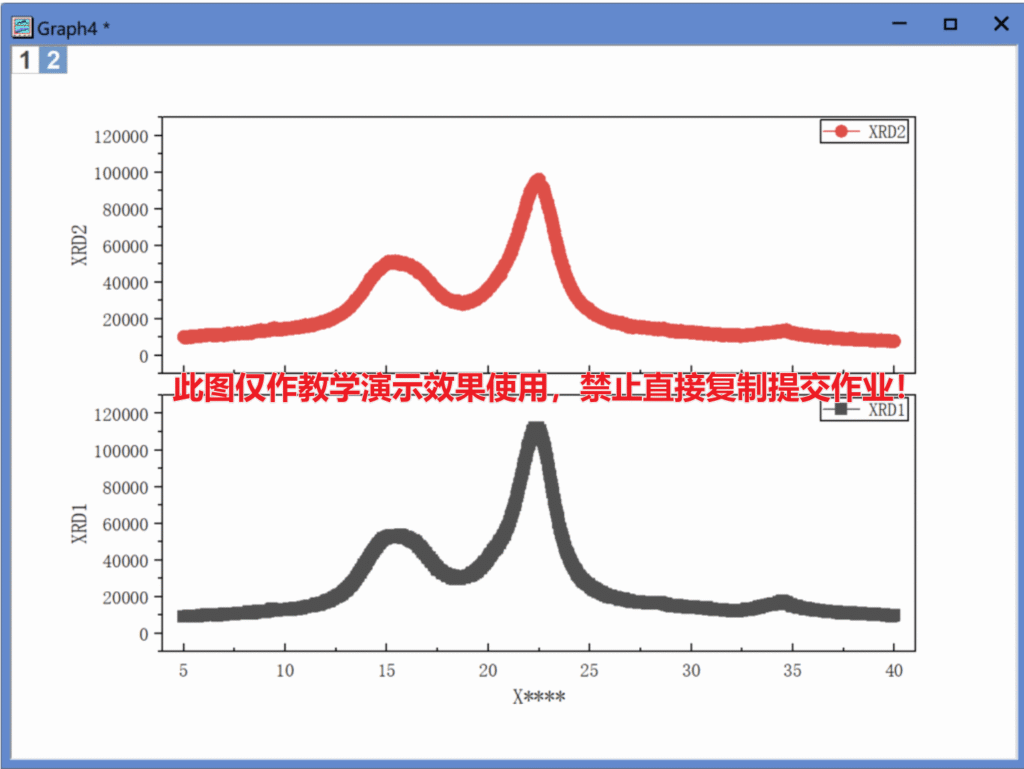

5.8 完成图如图26所示。

图26 第五张图表绘制完成 Fig.26 Complete of Diagram.5

6.点图拟合

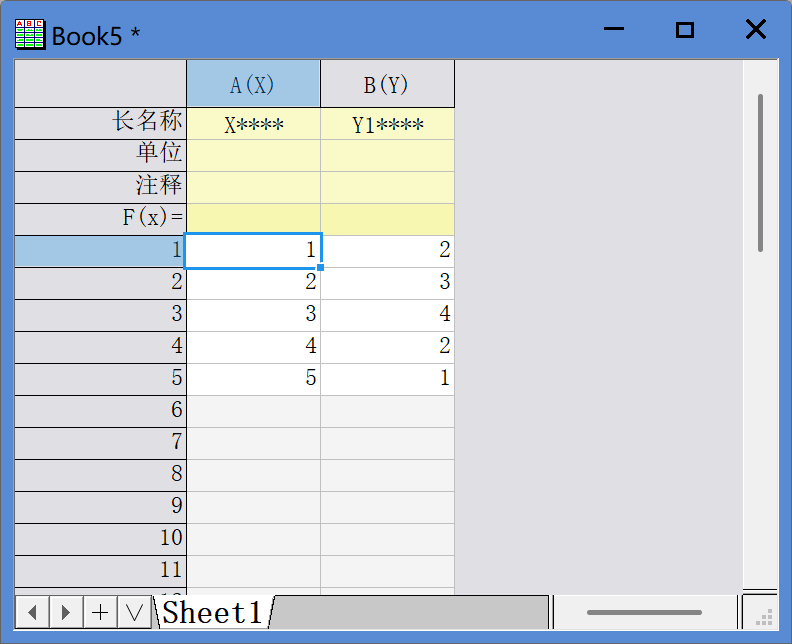

6.1 数据准备:同1.1,我们直接把给定的数据填充的表格里面,绘制的第六张图所需要填充完成的数据内容如图27所示。

图27 输入数据 Fig.27 Input Data

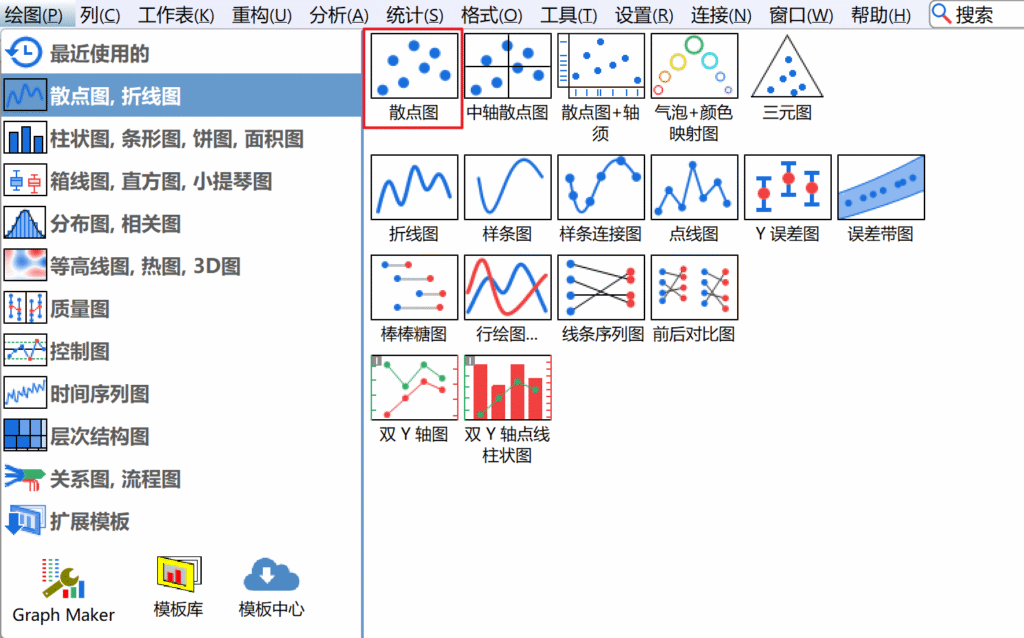

6.2 选中软件里面表格的A,B列(全选),在菜单栏“绘图”选择-散点图,如图28所示。

图28 设置图表 Fig.28 Set Diagram

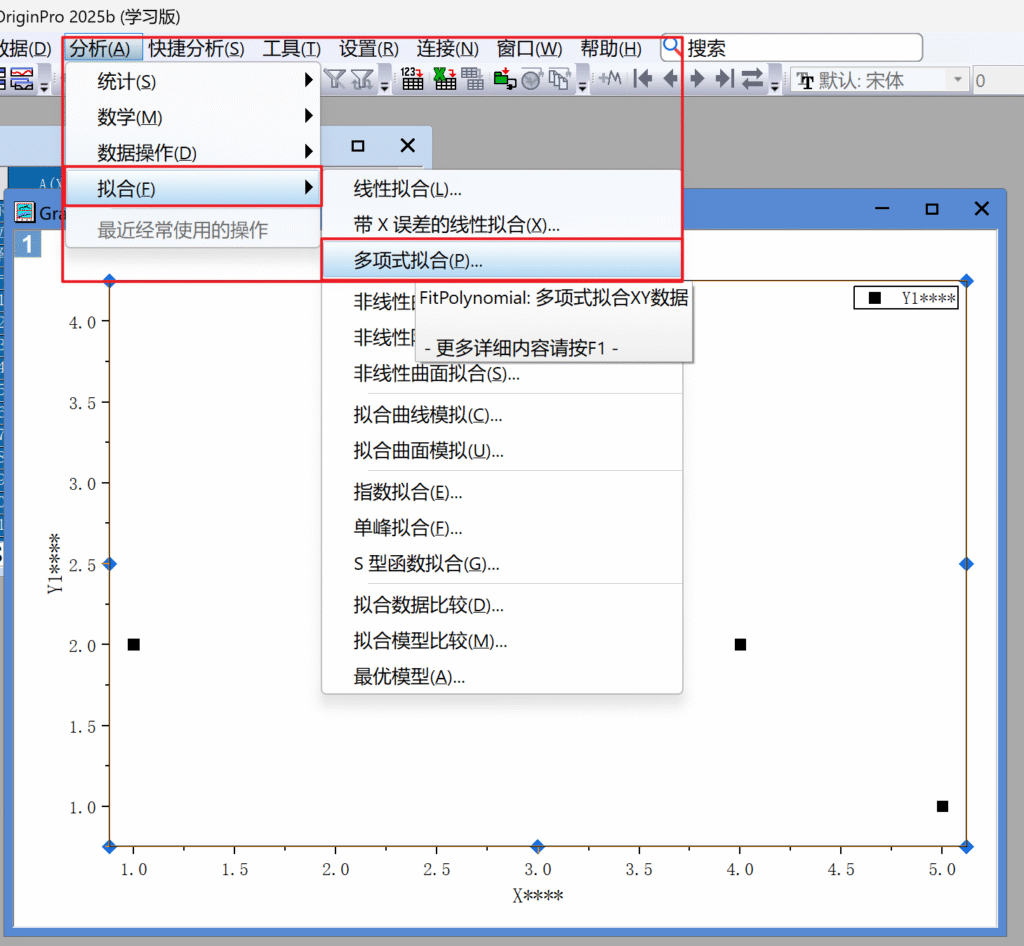

6.3 生成出散点图后,在顶部菜单栏中找到“分析”-“拟合”-“多项式拟合”,如图29所示。

图29 设置图表 Fig.29 Set Diagram

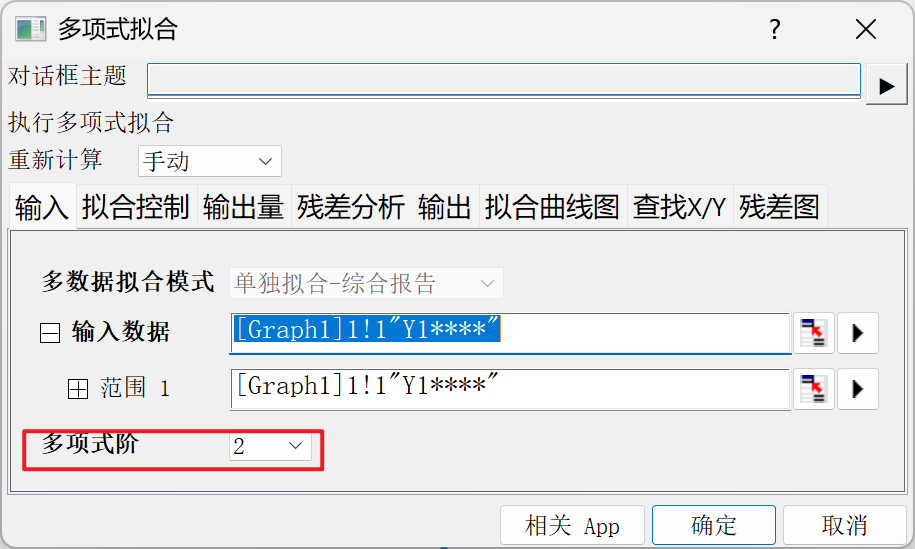

6.4 弹出的对话框中确认“多项式阶”为【2】,如图30所示。

图30 设置图表 Fig.30 Set Diagram

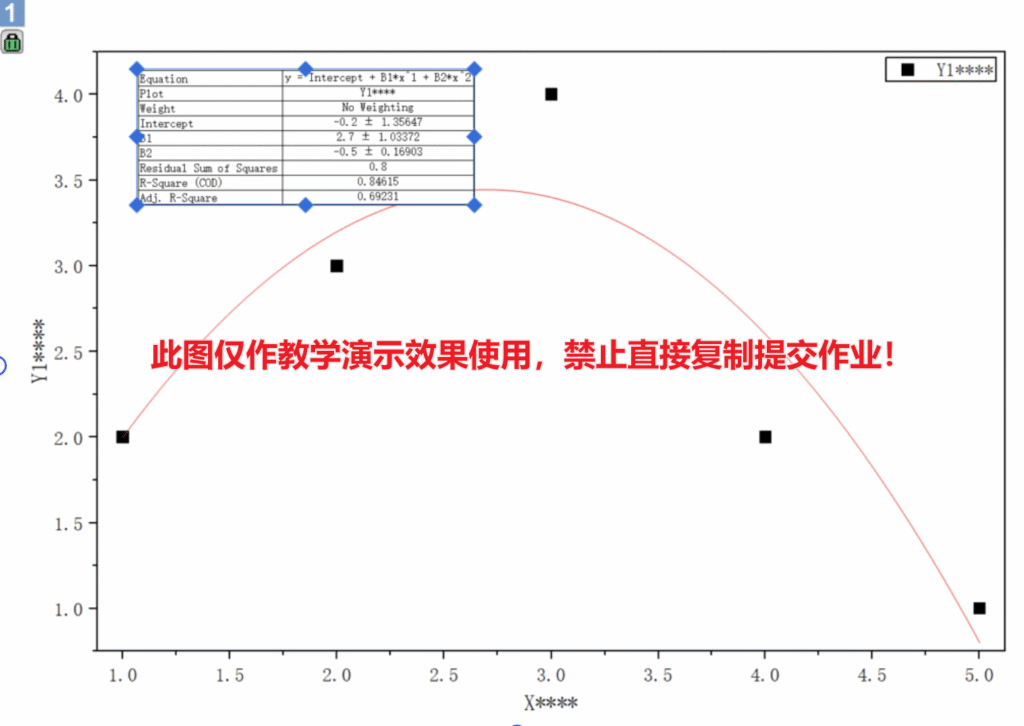

6.5 (本部分内容见图31)表格就是你的拟合结果。它告诉了你两件最重要的事:

  1. 方程是什么:它会列出 a, b, c 的值(在Origin里可能叫 Intercept, B1, B2),让你知道那条抛物线的确切方程 y = a + bx + cx2
  2. 拟合得有多好:有一个值叫做 R-Square (R²) 或 “判定系数”。

这个 R² 值是评价拟合好坏的关键:

  • R² 越接近 1,说明拟合曲线和你的数据点越吻合
  • R² 越接近 0,说明拟合曲线和你的数据点越不相关

表格里,**R-Square (R²) **的值是 0.84615。

这说明二阶多项式(抛物线)能解释这 5 个数据点大约 84.6% 的变化。

  • 1.0 是完美拟合。
  • 0.0 是完全不相关。

0.846 是一个还不错的拟合结果!它表明抛物线这个模型基本抓住了数据“先上升再下降”的趋势,但并不完美(因为点 X=4, Y=2 和 X=5, Y=1 掉得比模型预期的要快一点)。

图31 第六张图表绘制完成 Fig.31 Complete of Diagram.6

7.柱状图拟合

7.1 数据准备:同1.1,我们直接把给定的数据填充的表格里面,绘制的第七张图所需要填充完成的数据内容如图27(数据集同6)所示。

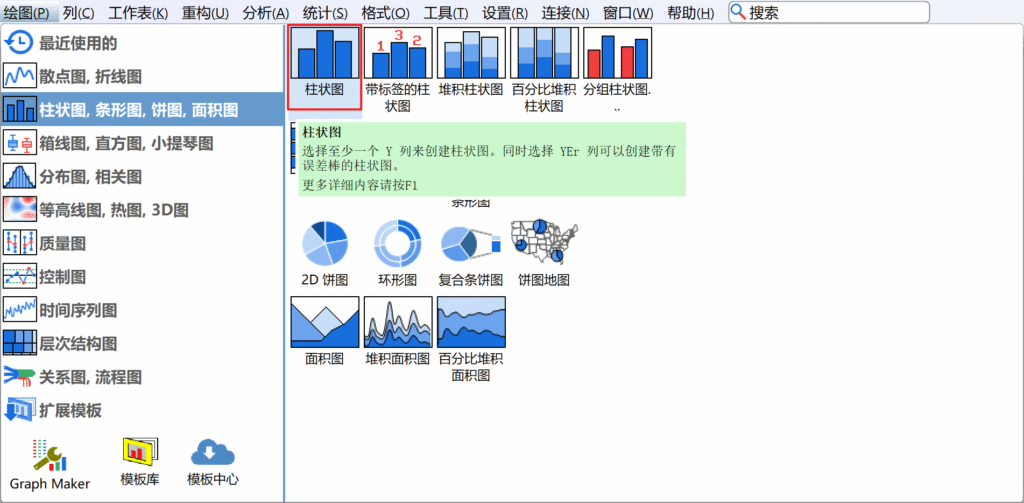

7.2 选中软件里面表格的A,B列(全选),在菜单栏“绘图”选择-柱状图,如图32所示。

图32 设置图表 Fig.32 Set Diagram

7.3 生成出散点图后,在顶部菜单栏中找到“分析”-“拟合”-“多项式拟合”,如图29所示。

7.4 弹出的对话框中确认“多项式阶”为【2】,如图30所示。

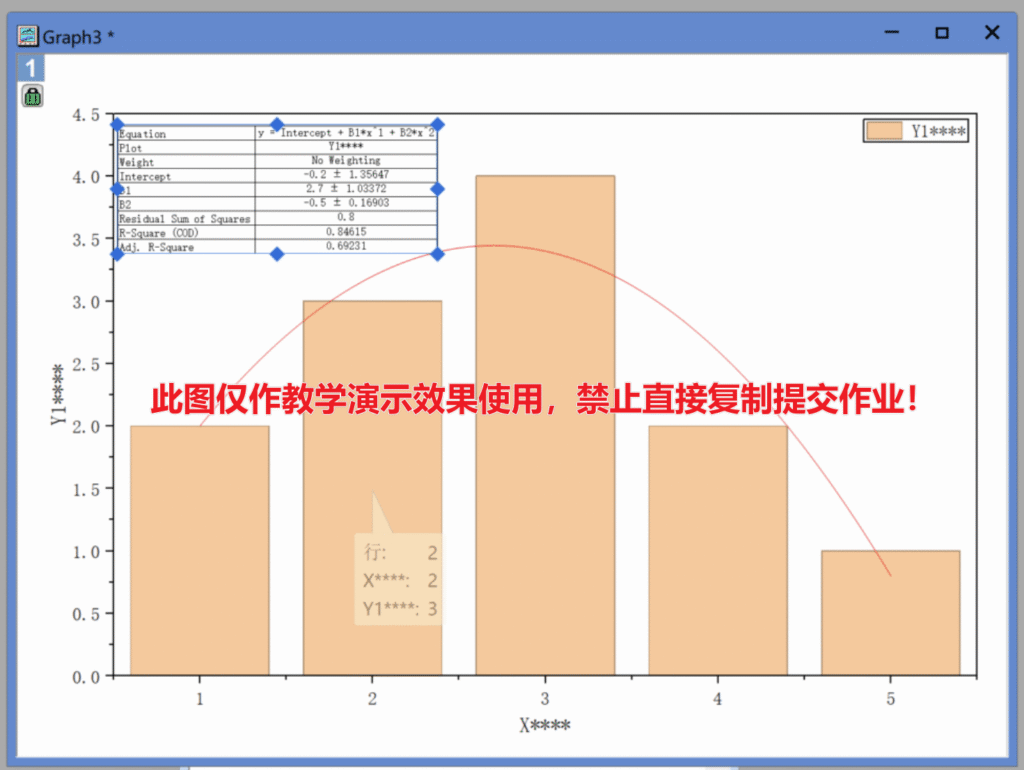

7.5 结果如图33所示,结论可以参考6.5。

图33 第七张图表绘制完成 Fig.33 Complete of Diagram.7

8.组合柱状图

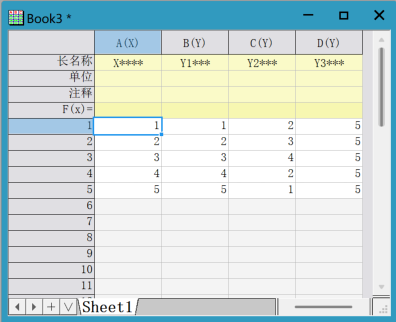

8.1 数据准备:同1.1,我们直接把给定的数据填充的表格里面,绘制的第八张图所需要填充完成的数据内容如图34所示。

图34 输入数据 Fig.34 Input Data

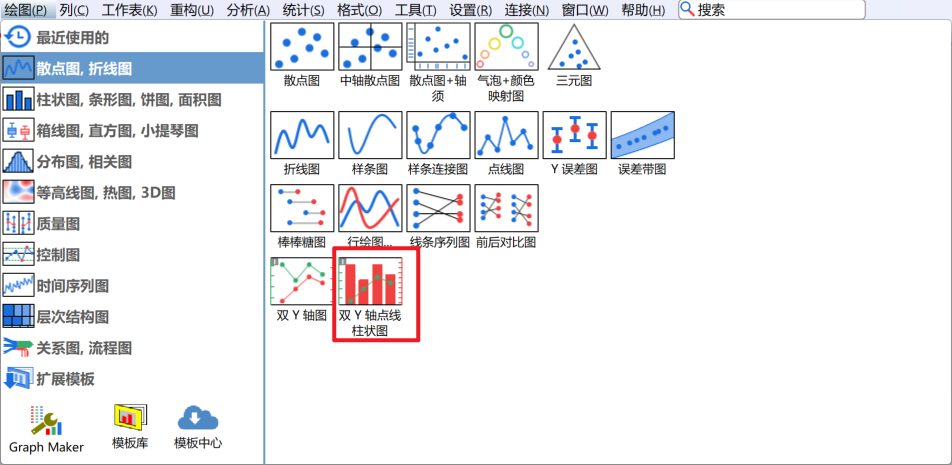

8.2 选中软件里面表格的A,B列(全选),在菜单栏“绘图”选择-双Y轴点线柱状图,如图35所示。

图35 选择图表 Fig.35 Choose Diagram

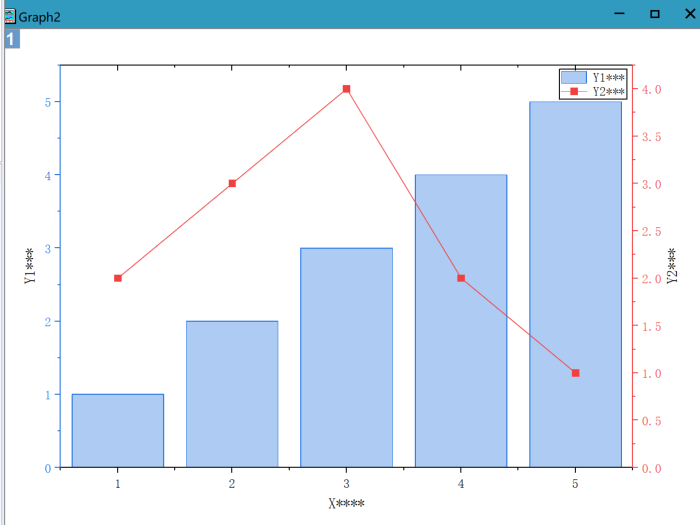

8.3 如图36所示,我们已经做好了一个折线+柱状的图,现在还剩下Y3,让我们继续把它加进来。

图36 半成品 Fig.36 Half Finished

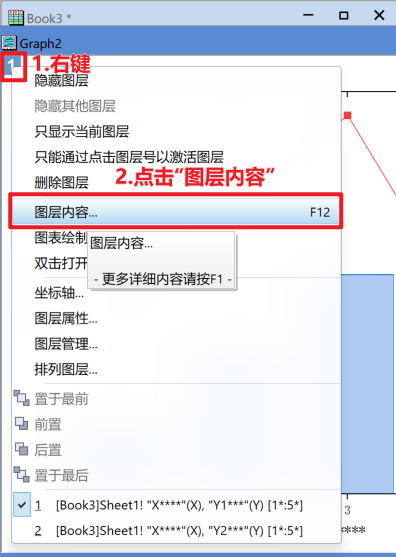

8.4 在生成的图表中右键左上角的“1”,然后菜单点击“图层内容”,如图37所示。

图37 加入其他图 Fig.37 Add another Diagram

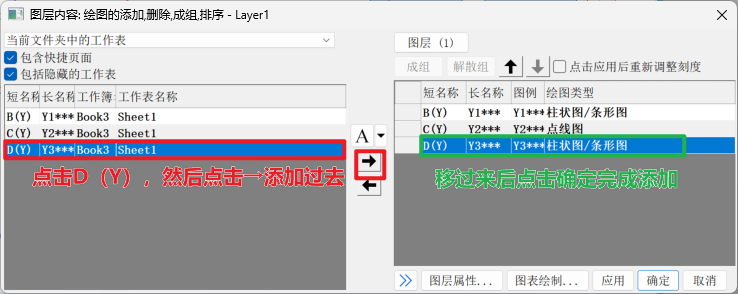

8.5 在弹出的对话框中点击D(Y)那一行,然后按“→”将这行添加到右边,如图38所示。

图38 添加第三条数据集 Fig.38 Add Third Dataset

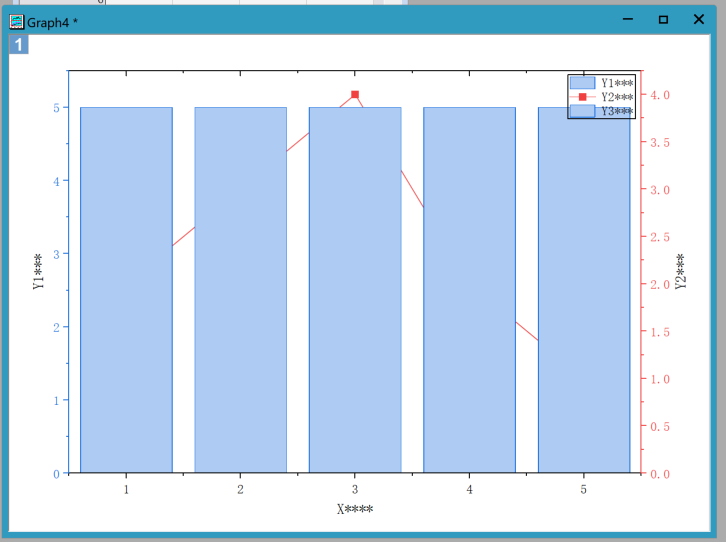

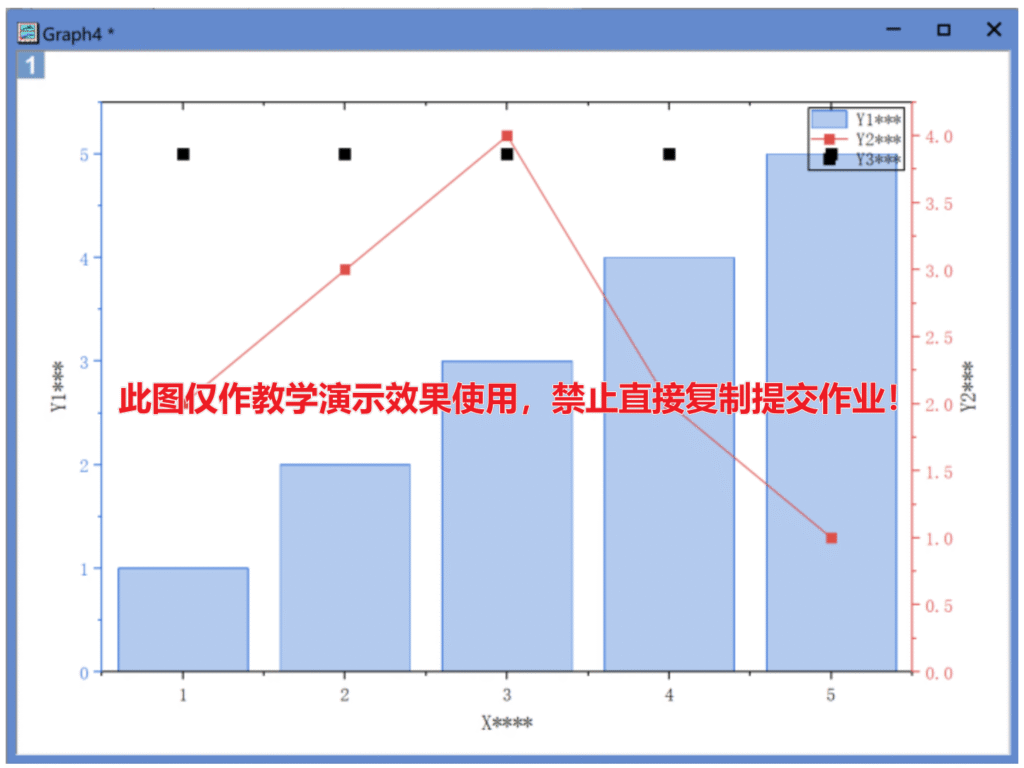

8.6 此时Y3就添加到了图里面,但是显然,由于Y3都是5,把Y1遮住了,如图39所示;我们来修改Y3图表样式。

图39 添加第三条数据后效果 Fig.39 Efficency About Add Third Dataset

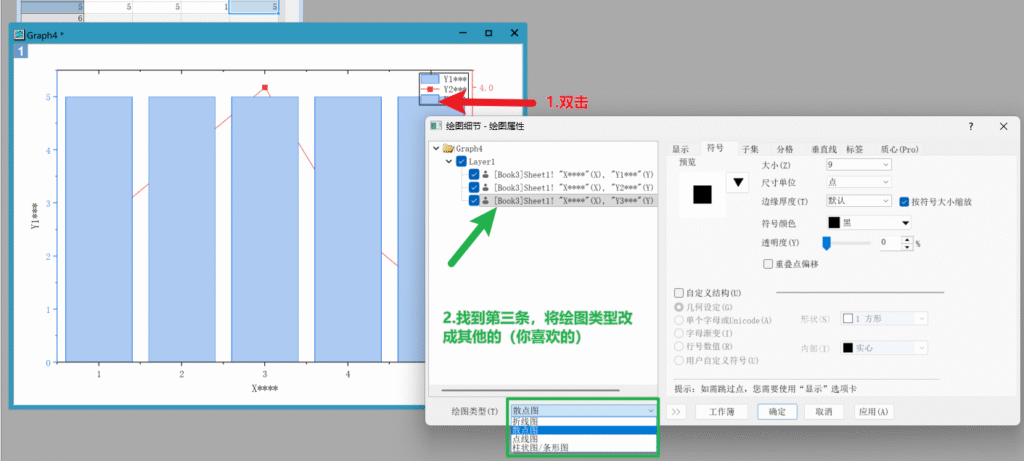

8.7 双击图表中图例的第三条数据,弹出对话框中下面找到“绘图类型”,改成其他你喜欢的线形,这里我们以散点图为例,操作过程如图40所示。

图40 将第三条线形改成散点图 Fig.40 Change Third Line Shape

8.8 最终结果如图41所示。

图41 第八张图表绘制完成 Fig.41 Complete of Diagram.8

至此,8张图的教学全部结束,您也可以根据您的偏好改变图表的类型和颜色,使其更具个性。
