一、实验目的
ACL使用包过滤技术，在路由器上读取第三层及第四层包头中的信息如源地址、目的地址、源端口、目的端口等，根据预先定义好的规则对包进行过滤，从而达到访问控制的目的。
二、实验仪器设备或材料
华为eNSP模拟器
三、实验原理
ACL可以允许或拒绝相应的访问规则。
四、实验内容与步骤
ACL的分类
基本ACL（2000~2999）：只能匹配源IP地址
高级ACL（3000~3999）：可以匹配源IP、目标IP、源端口、目标端口等三层和四层的字段
二层ACL（4000~4999）：根据数据包的源MAC地址、目标MAC地址、802.1p优先级、二层协议类型等二层信息指定规则（一般用不到，了解仅可）
应用原则：
- 基本ACL尽量用在靠近目的点
- 高级ACL尽量用在靠近源的地方（可以保护带宽和其他资源）
五、实验结果与分析

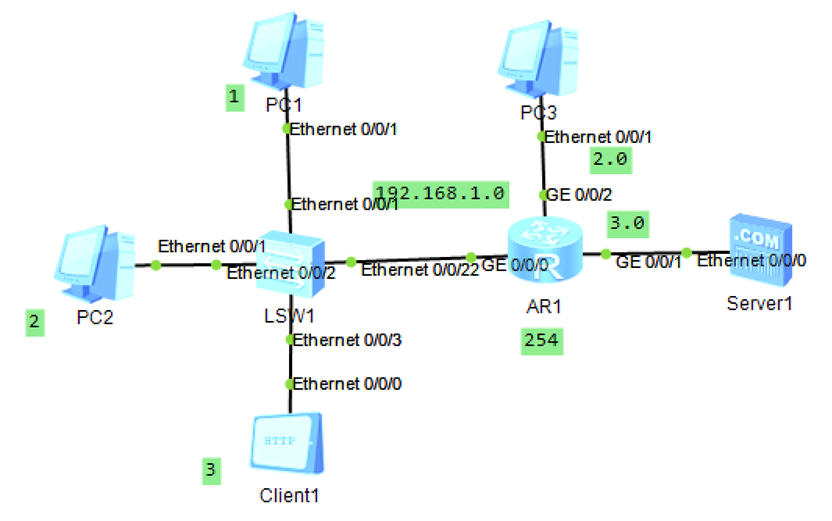

1.本实验的拓扑图结构如图1所示。

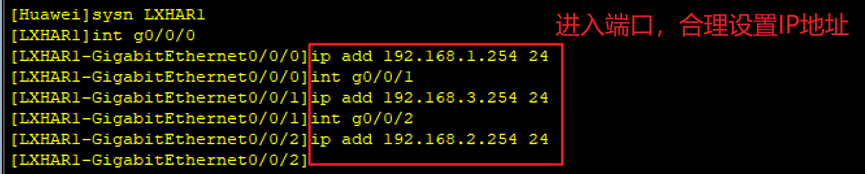

2.进入AR1的端口，合理设置IP地址，命令如图2所示。
3.设置基本acl，允许192.168.1.1的计算机访问，命令如图3所示

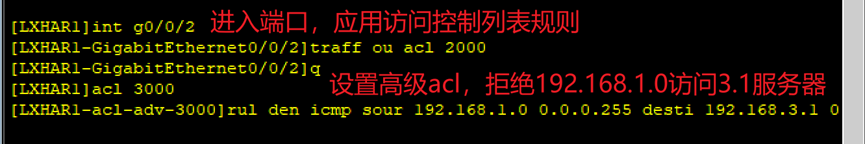

4.进入g0/0/2口，应用基本acl规则，并设置高级acl，拒绝192.168.1.0网段的设备访问192.168.3.1的服务器，命令如图4所示。

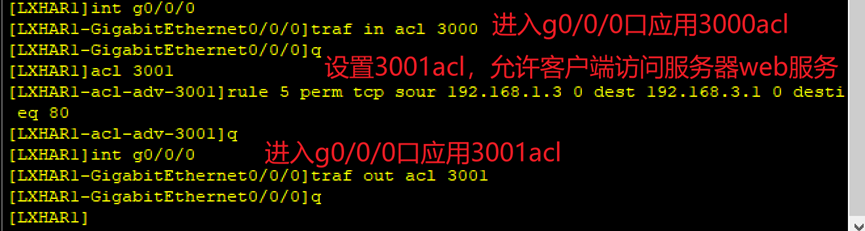

5.进入g0/0/2口，应用高级acl规则，并设置编号为3001的高级acl，允许客户端访问服务器的web服务，并进入g0/0/0口应用此条acl，结果如图5所示。

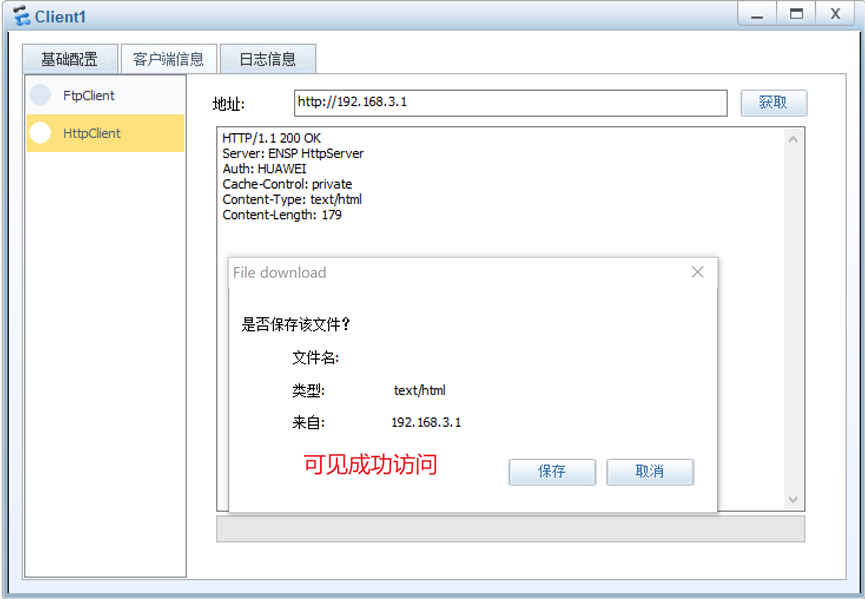

6.进行验证：在Client1上访问192.168.3.1的web服务，可以成功访问，如图6所示。

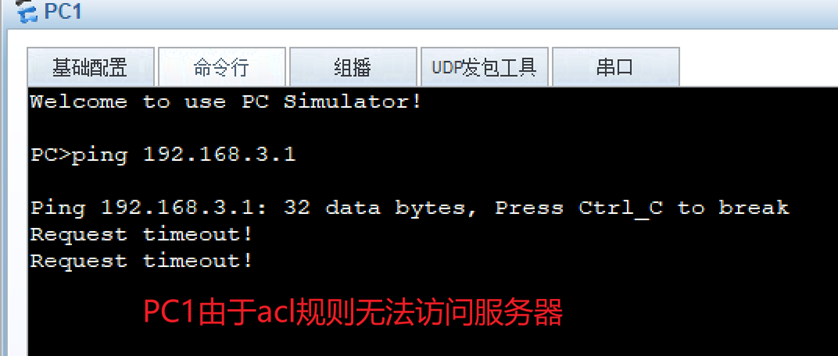

7.在PC1上尝试访问服务器，发现无法访问，结果如图7所示。
