一、实验目的
1.理解DHCP中继的应用场景
2.掌握DHCP中继的配置
二、实验仪器设备或材料
ENSP模拟器，华为路由器3台，交换机1台，PC机2台
三、实验原理
由于在IP 地址动态获取的过程中，客户端采用广播方式发送请求报文，而广播报文不能跨网段传送,因此DHCP只适用于DHCP客户端和服务器处于同一个网段内的情况当多个网段都需要进行动态 IP 地址分配时，就需要在所有网段上都设置一个 DHCP服务器，这显然是不易管理和维护的。
DHCP中继可以使客户端通过它与其他网段的DHCP服务器通信,最终获取IP地址解决了 DHCP 客户端不能跨网段向服务器动态获取 IP 地址的问题。这样，在多个不同网络上的DHCP客户端可以使用同一个DHCP 服务器既节省了成本，又便于进行集中管理和维护。路由器或三层交换机都可以充当DHCP中继设备。
四、实验内容与步骤

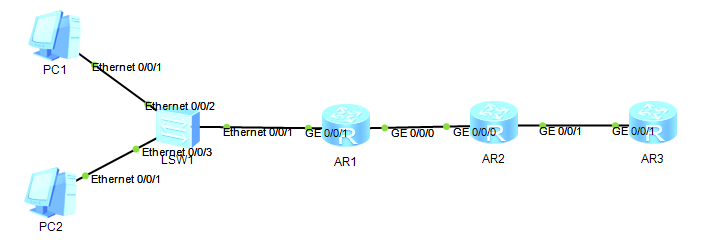

0.本实验拓扑图结构如图0所示。
1.在AR1上配置接口地址；OSPF路由协议；启用DHCP并设置为中继模式，配置命令如图1所示。

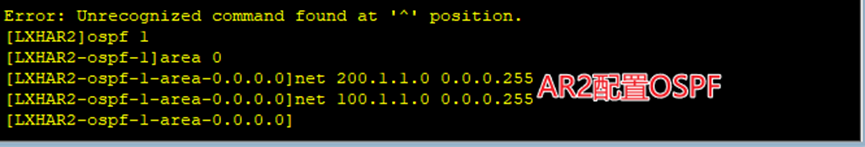

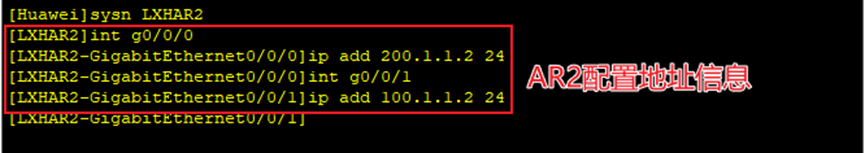

2.在AR2配置地址信息和开启OSPF，结果如图2-图3所示。

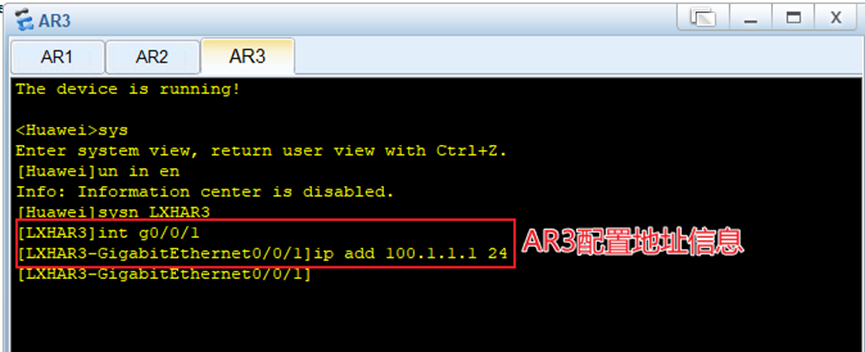

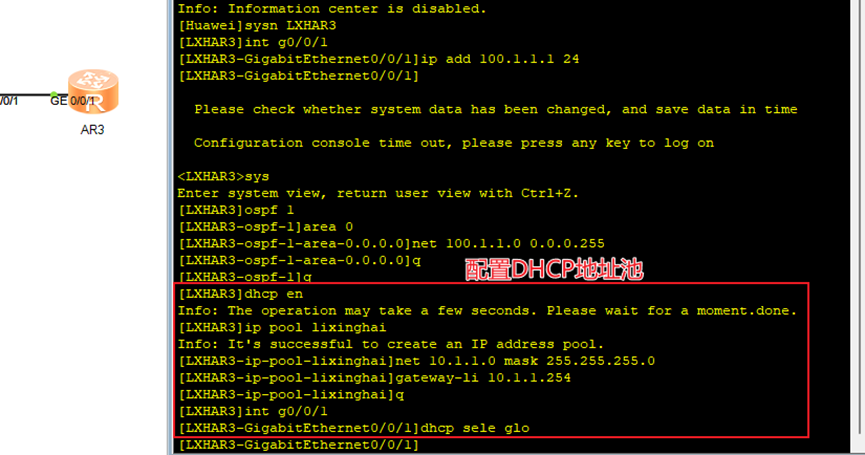

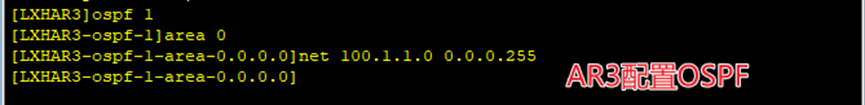

3. 在AR3配置地址信息和开启OSPF，并配置DHCP地址池信息，结果如图4-图6所示。
五、实验结果与分析

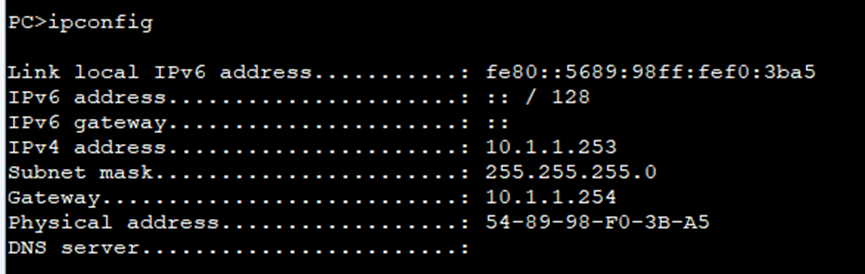

1.在PC1使用ipconfig命令查看配置信息，结果如图7所示。

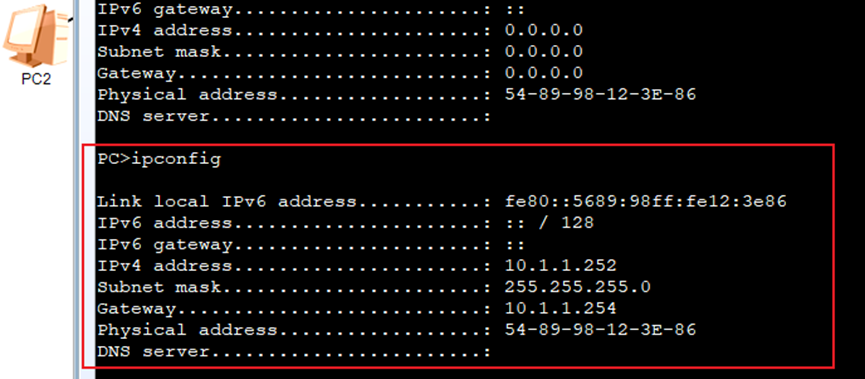

2.在PC2使用ipconfig命令查看配置信息，结果如图8所示。
