一、实验目的
1.掌握DHCPServer 配置方法
2.掌握基于全局地址池的DHCPServer 配置方法
3.掌握配置DHCP租期/网关地址/不参与自动分配地址方法
4.掌握配置和检测DHCP客户端的方法
二、实验仪器设备或材料
ENSP模拟器，路由器1台，交换机2台，PC2台
三、实验原理
基于接口地址池的DHCP 服务器，连接这个接口网段的用户都从该接口地址池中获取IP 地址等配置信息，由于地址池绑定在特定的接口上，可以限制用户的使用条件，因此在保障了安全性的同时也存在一定局限性。当用户从不同接口接入 DHCP 服务器且需要从同一个地址池里获取IP 地址时，就需要配置基于全局地址池的DHCP。
配置基于全局地址池的DHCP 服务器，从所有接口上连接的用户都可以选择该地址池中的地址，也就是说全局地址池是一个公共地址池。在 DHCP 服务器上创建地址池并配置相关属性(包括地址范围、地址租期、不参与自动分配的 IP 地址等)，再配置接口工作在全局地址池模式。路由器支持工作在全局地址池模式的接口有三层接口及其子接口、三层 Etheret 接口及其子接口、三层 Eth-Trunk 接口及其子接口和VLANIF 接口。
四、实验内容与步骤

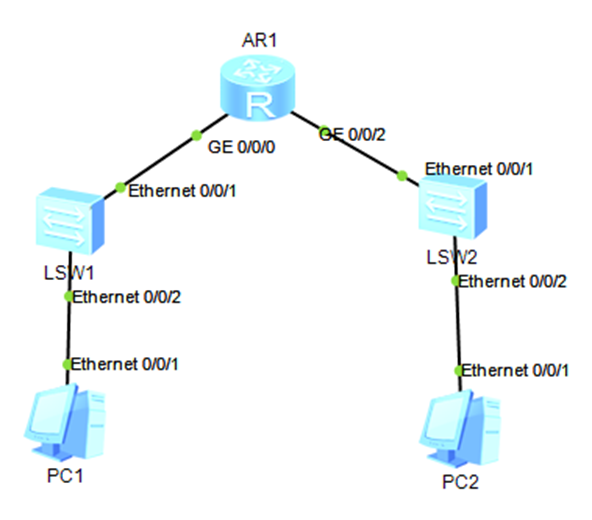

1.本实验的拓扑图如图1所示。

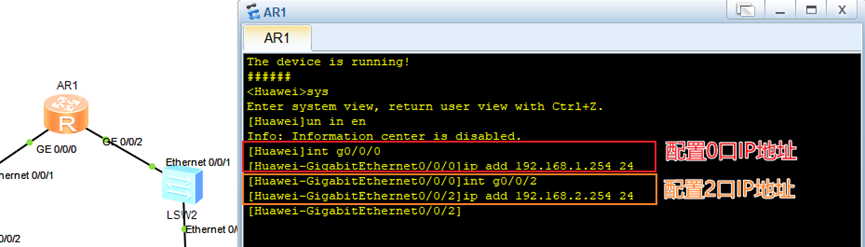

2.在AR1上进入相应的端口，配置IP地址信息，配置命令如图2所示。

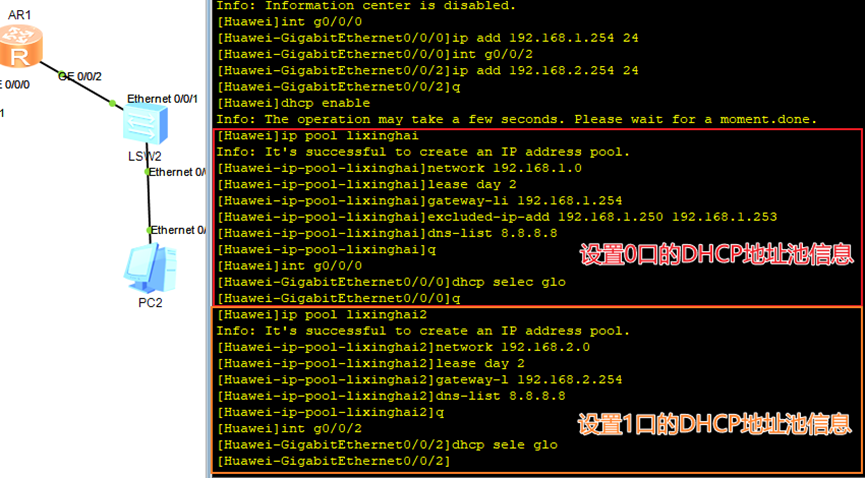

3.启用DHCP功能，设置两个地址池，分别对应192.168.1.0网段和192.168.2.0网段，设置地址信息，租约时间，网关信息，DNS地址以及保留地址，命令如图3所示。

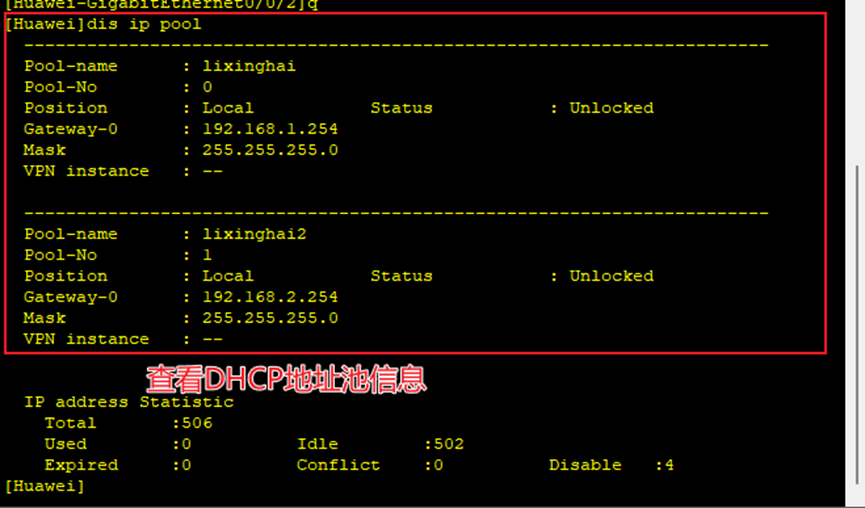

4.使用dis ip pool查看DHCP地址池信息，结果如图4所示。
五、实验结果与分析

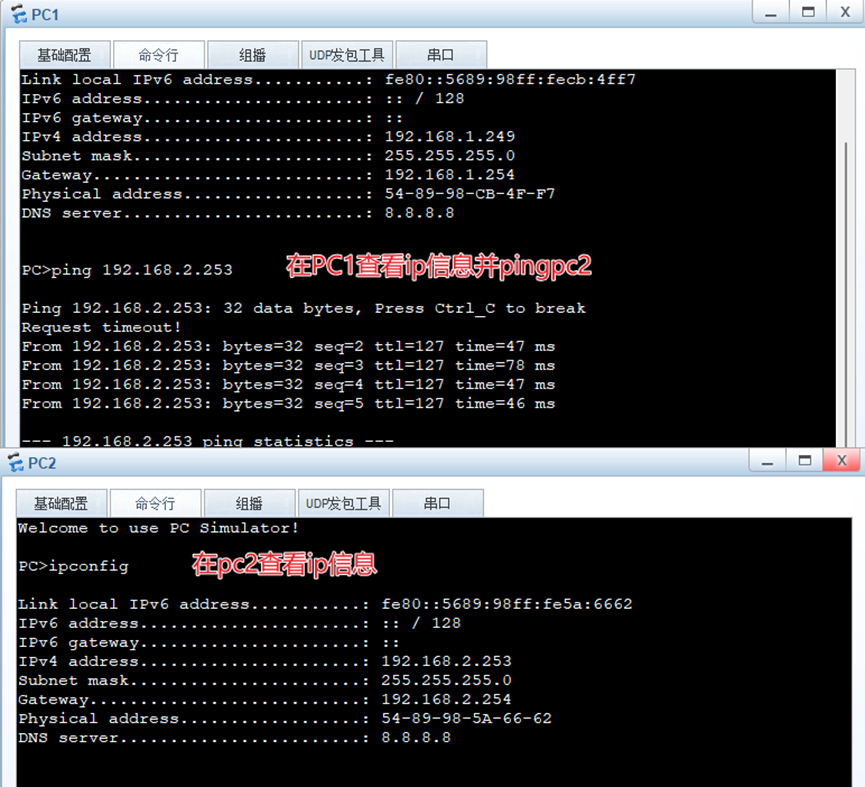

1.在PC1、PC2设置获取IP地址的方式为DHCP，然后分别使用IPCONFIG命令查看地址信息，在PC1使用ping命令对PC2进行连通性测试，结果如图5所示。
