作业内容

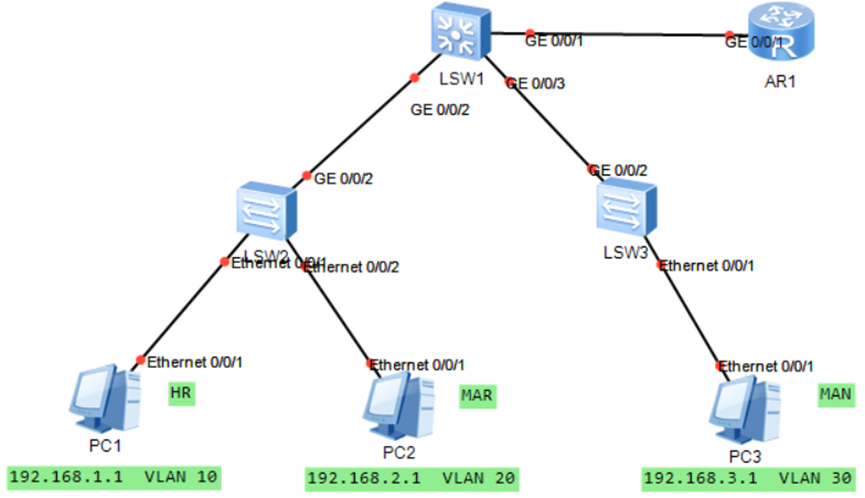

通过合理设置拓扑图设备，完成单臂路由实现VLAN间通信
参考步骤

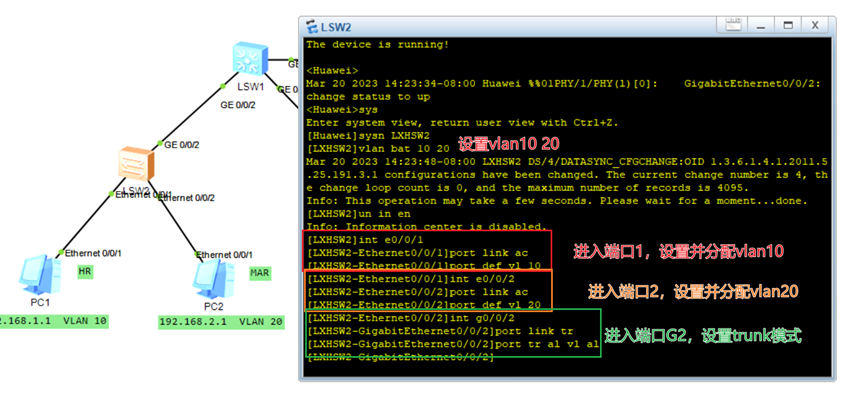

1.在LSW2交换机设置VLAN，并进入相应端口分配VLAN；在与三层交换机所连接的端口设置TRUNK模式，具体设置命令如图1所示。

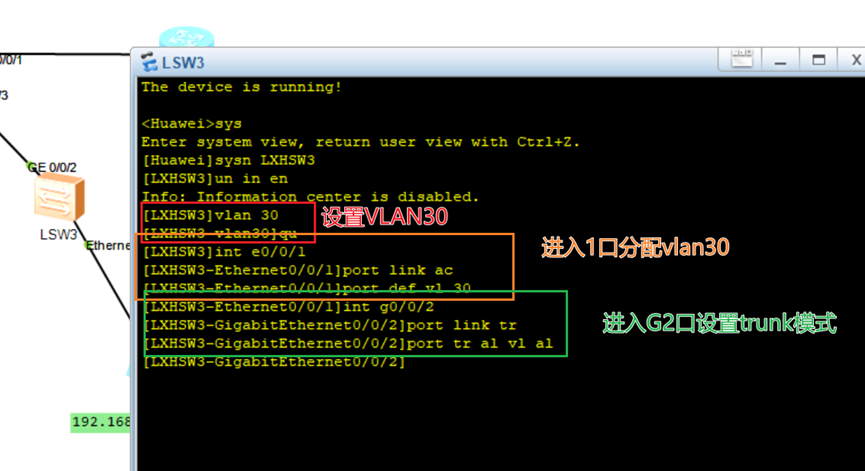

2. 在LSW3交换机设置VLAN，并进入相应端口分配VLAN；在与三层交换机所连接的端口设置TRUNK模式，具体设置命令如图2所示。

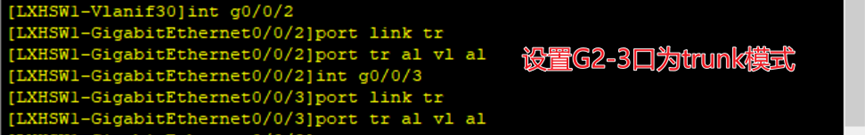

3.在LSW1交换机设置与二层交换机连接端口模式为TRUNK，命令如图3所示。
4.在LSW1交换机设置与路由器连接端口模式为TRUNK，进入VLANIF视图，分别设置每个VLAN的地址，如图4所示。
5.在路由器与三层交换机所连接的端口的子端口配置对应VLAN的网络地址，并开启DOT1Q封装和ARP广播，命令如图5所示。

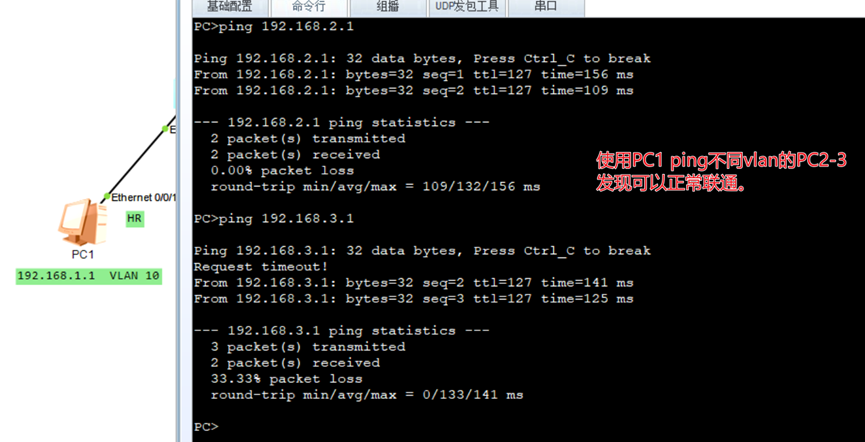

验证阶段：使用PC1分别ping处于不同VLAN下的设备，发现均可以正常联通，符合实验要求，如图6所示。
