作业内容

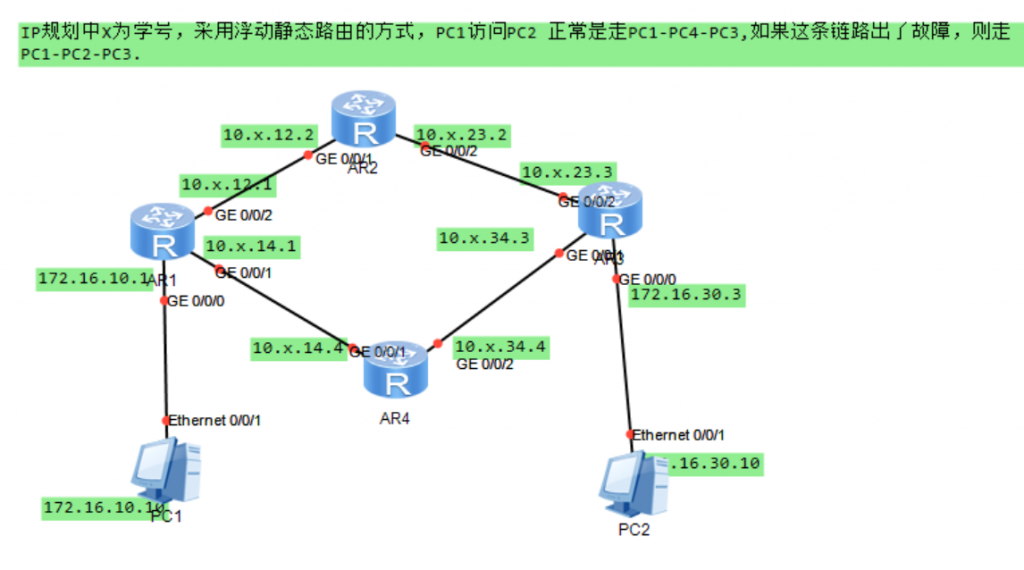

IP规划中X为学号，采用浮动静态路由的方式，PC1访问PC2 正常是走PC1-PC4-PC3,如果这条链路出了故障，则走PC1-PC2-PC3.
参考步骤

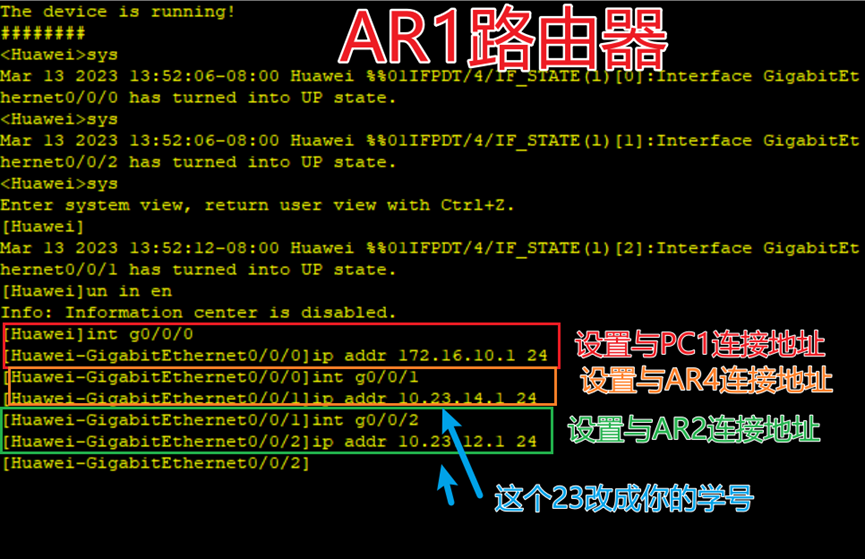

- 设置AR1 各接口IP地址

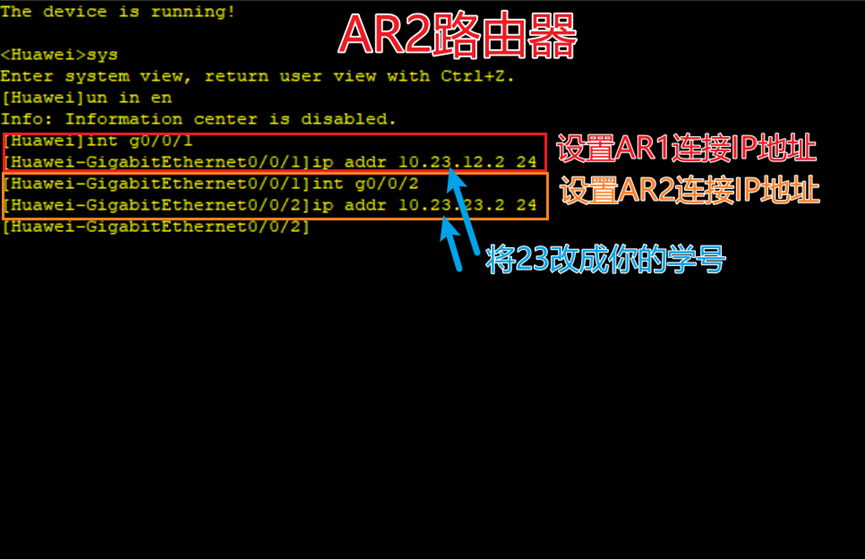

2.设置AR2各接口IP地址

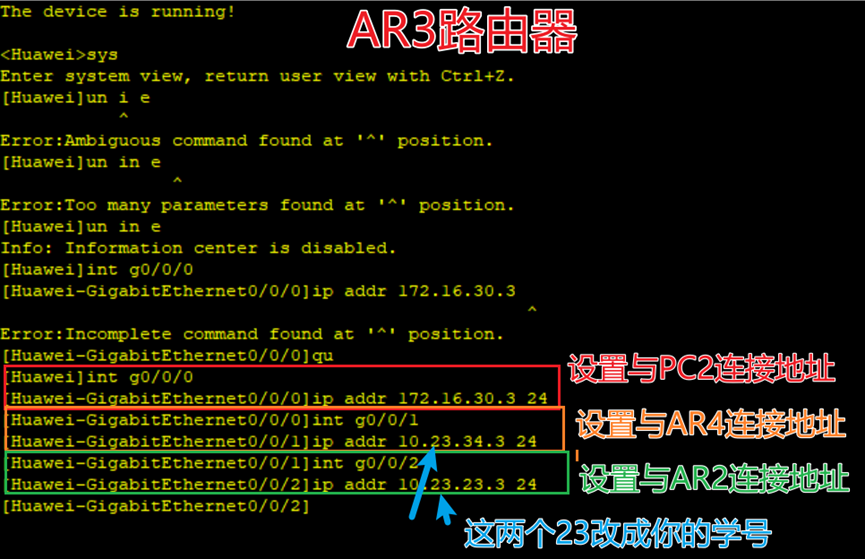

3.设置AR3各接口IP地址
4.设置AR4各接口IP地址
注意：图5-图10所出现的位于IP地址第2段的【23】应当显示为您的学号。

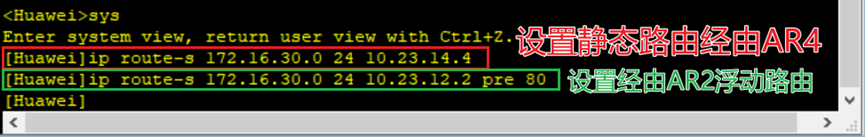

5.在AR1设置浮动路由，配置路由信息

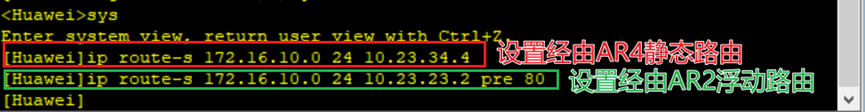

6.在AR3设置浮动路由，配置路由信息

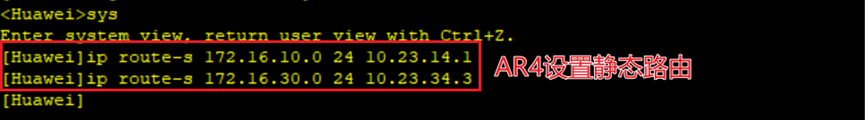

7.在AR4路由器设置静态路由

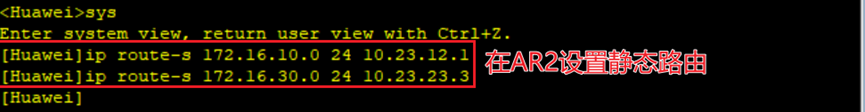

8.在AR2路由器设置静态路由

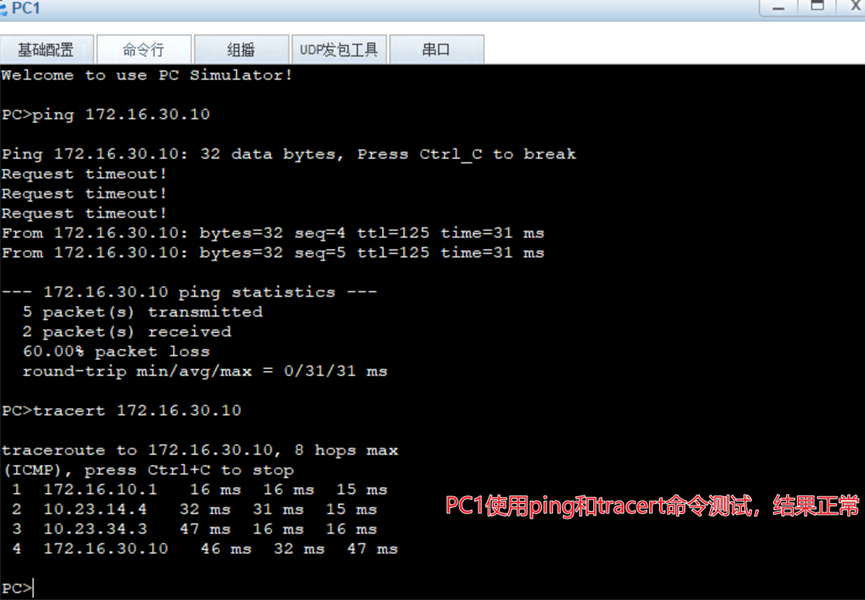

9.测试：在PC1使用ping命令进行连通性测试，发现正常连接；使用tracert命令测试经由路由，发现数据包正常经由AR4路由器，如图9所示。

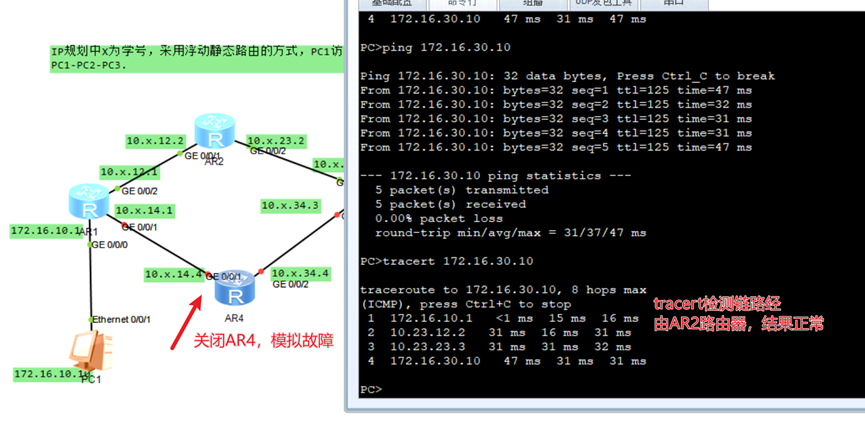

10.测试：模拟AR4故障（关闭该路由），再次在PC1使用ping命令进行连通性测试，发现正常连接；使用tracert命令测试经由路由，发现数据包经由AR2路由器，如图10所示.
